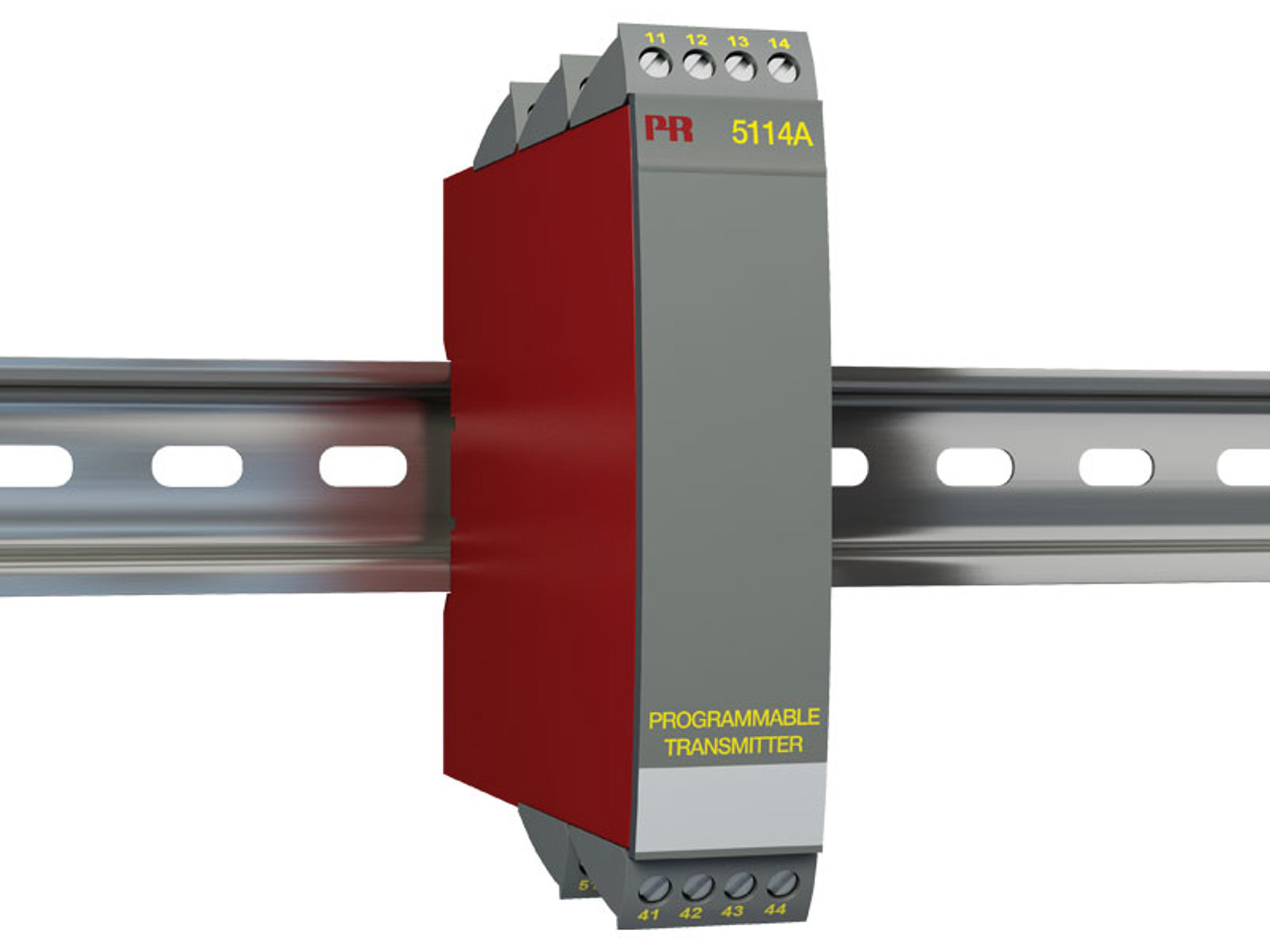

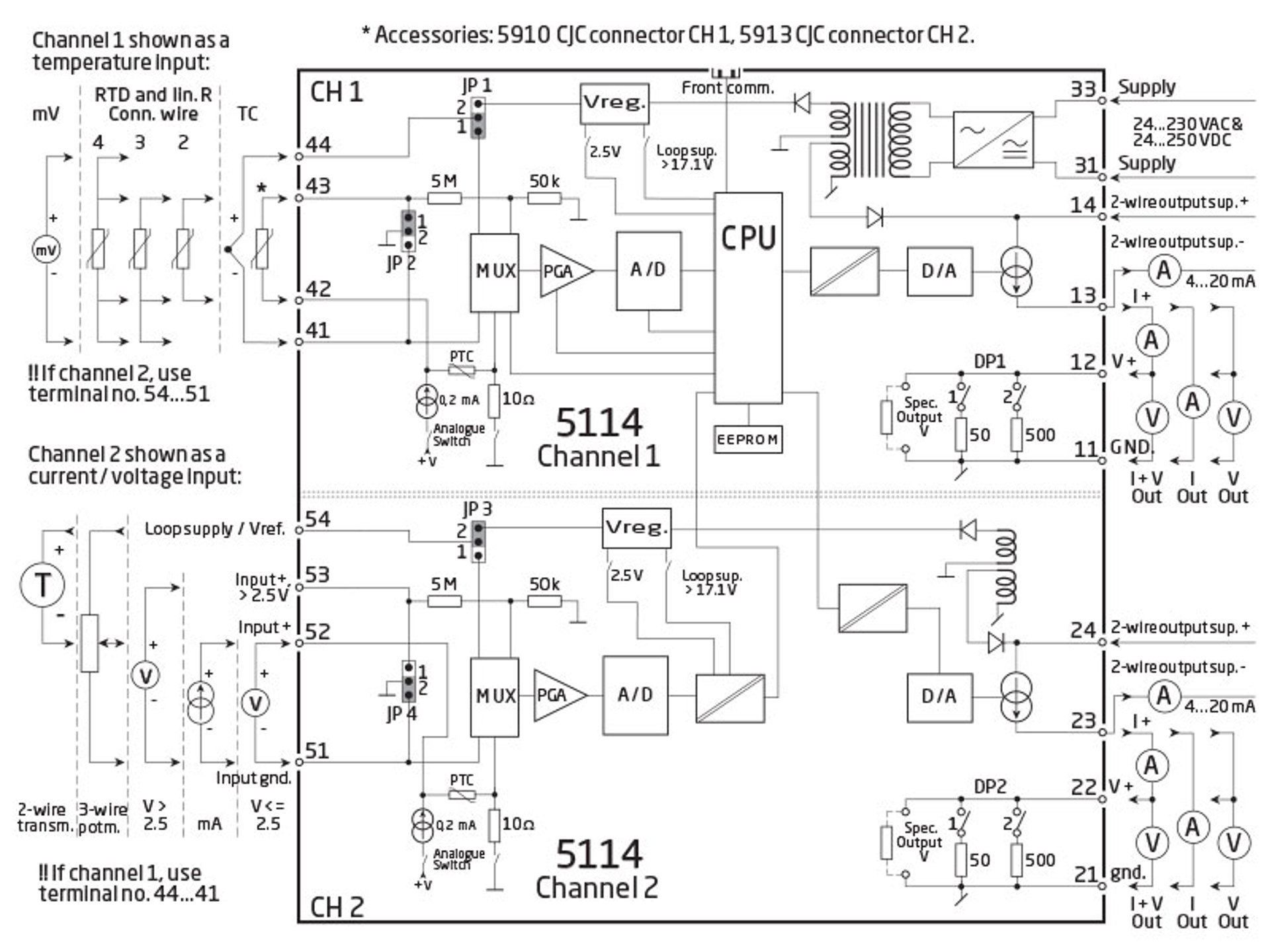

可编程变送器
5114A
- RTD，TC，mV，线性电阻，mA 和 V 信号输入
- 3端口 3,75 kVAC 电气隔离
- 电流和电压输出
- 交直流通用电源供电
- 单/双通道版本
- 回路供电 > 17,1 V
高级功能
- 5114 变送器能够通过 PReset 软件配合回路通讯器设定产品参数。
应用
- 通过跳线选择输入类型，电流/电压或者温度输入。
- 输入电流可设定范围 0...100 mA；输入电压可设定范围 0...250 VDC。
- 线性化电子温度测量。
- 转换线性电阻阻值变化为标准模拟量电流/电压信号，例如：电磁阀和蝶阀，或电位器输出线位移。
- 17,1 V 回路供电电压和 2,5 VDC 电位器供电。
- 4- 或 3-线热电阻电缆自动补偿，或 2-线热电阻可调电缆固定补偿。
- 具备传感器故障报警功能，其中包括 NAMUR NE43 标准选项。
技术特点
- 有源或无源电流输出，以及可选电压输出。
- PELV/SELV 系统中的隔离电路。
数据表&手册
数据单
- 5114A.pdf
- 最新的版本
产品手册
- 5114V108_UK.pdf
- 5114V107_UK.pdf
- 5114V106_UK.pdf
- 5114V105.pdf
- 之前的版本
- 最新的版本
俄语手册
- 5114V108_RU.pdf
- 5114V107_RU.pdf
- 5114L106_RU.pdf
- 之前的版本
- 最新的版本
补充文档
欧盟符合性声明
默认配置
认证&证书
Metrology Pattern Approval (MPA), Russia
订购单
环境条件
| 工作温度 | -20°C 至 +60°C |
| 标定温度 | 20...28°C |
| 相对湿度 | < 95% RH （无冷凝） |
| 防护等级 | IP20 |
机械规格
| 结构尺寸（高x宽x深） | 109 x 23,5 x 130 mm |
| 重量（大约） | 225 g |
| DIN轨类型 | DIN EN 60715/35 mm |
| 导线规格 | 0,13...2,08 mm2 / AWG 26...14 绞线 |
| 螺丝端子力矩 | 0,5 Nm |
常用规格
电源 |
|
| 电源电压，通用 | 21,6...253 VAC，50...60 Hz 或 19,2...300 VDC |
| 熔断器 | 400 mA SB / 250 VAC |
| 最大功耗 | 2,1 W / 2,8 W (1 / 2 通道) |
| 最大部功耗 | 2.0 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
响应时间 |
|
| 温度输入，可设定（0...90%， 100...10%） | 400 ms...60 s |
| mA / V 输入（可设定） | 250 ms...60 s |
辅助电源 |
|
| 2线制供电（端子 44...42 和 54...52） | 28...17,1 VDC / 0...20 mA |
| 程序设计 | Loop Link |
| 信噪比 | 最小 60 dB (0...100 kHz) |
| 精度 | 优于 0,05% 所设量程 |
| 更新时间 |
115 ms（温度输入）
75 ms（mA / V / mV 输入） |
| 信号动态范围，输入 | 22 bit |
| 信号动态范围，输出 | 16 bit |
| 辅助电源：参考电压 | 2,5 VDC ±0,5% / 15 mA |
| EMC 电磁兼容对精度的影响 | < ±0,5% 所设量程 |
| 扩展的 EMC 电磁兼容对精度的影响: NAMUR NE21,A criterion, burst | < ±1% 所设量程 |
输入规格
常用输入规格 |
|
| 最大偏移量 | 所选输入类型最大值的 50% |
RTD 输入 |
|
| RTD 类型 | Pt100, Ni100, lin. R |
| 电缆电阻 | 10 Ω (最大) |
| 传感器电流 | 额定 0,2 mA |
| 传感器电缆电阻对精度的影响（3-/4-线） | < 0,002 Ω / Ω |
| 传感器故障检测 | Yes |
TC 输入 |
|
| 热电偶型号 | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| 冷端补偿（CJC） | < ±1,0°C |
| 传感器故障电流 | 额定 30 µA |
| 传感器故障检测 | Yes |
电流输入 |
|
| 测量范围 | 0...100 mA |
| 最小测量范围（量程） | 4 mA |
| 输入电阻：有源单元 | 额定 10 Ω + PTC 10 Ω |
| 输入电阻：无源单元 | RSHUNT = ∞, VDROP < 6 V |
电压输入 |
|
| 测量范围 |
0...250 VDC
-150...+150 mV |
| 最小测量范围（量程） | 5 mV |
| 输入电阻 |
额定 10 MΩ（= 2,5 VDC）
额定 5 MΩ（> 2,5 VDC） 额定 10 MΩ（mV 输入） |
输出规格
电流输出 |
|
| 信号范围 | 0...20 mA |
| 最小信号范围 | 10 mA |
| 负载（@电流输出） | ≤ 600 Ω |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 电流限值 | ≤ 28 mA |
| 传感器故障报警输出 | 可设定 0...23 mA |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
无源二线制 mA 输出 |
|
| 信号范围 | 4...20 mA |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 最大外部2线制供电 | 29 VDC |
| 外部2线制电源电压变化的影响 | < 0,005% 所设量程 / V |
电压输出 |
|
| 信号范围 | 0...10 VDC |
| 最小信号范围 | 500 mV |
| 负载（@电压输出） | ≥ 500 kΩ |
| 所设量程 | = 当前所选范围 |
符合标准
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| RoHS | 2011/65/EU |
| EAC | TR-CU 020/2011 |
认证
| DNV Marine | TAA0000101 |
