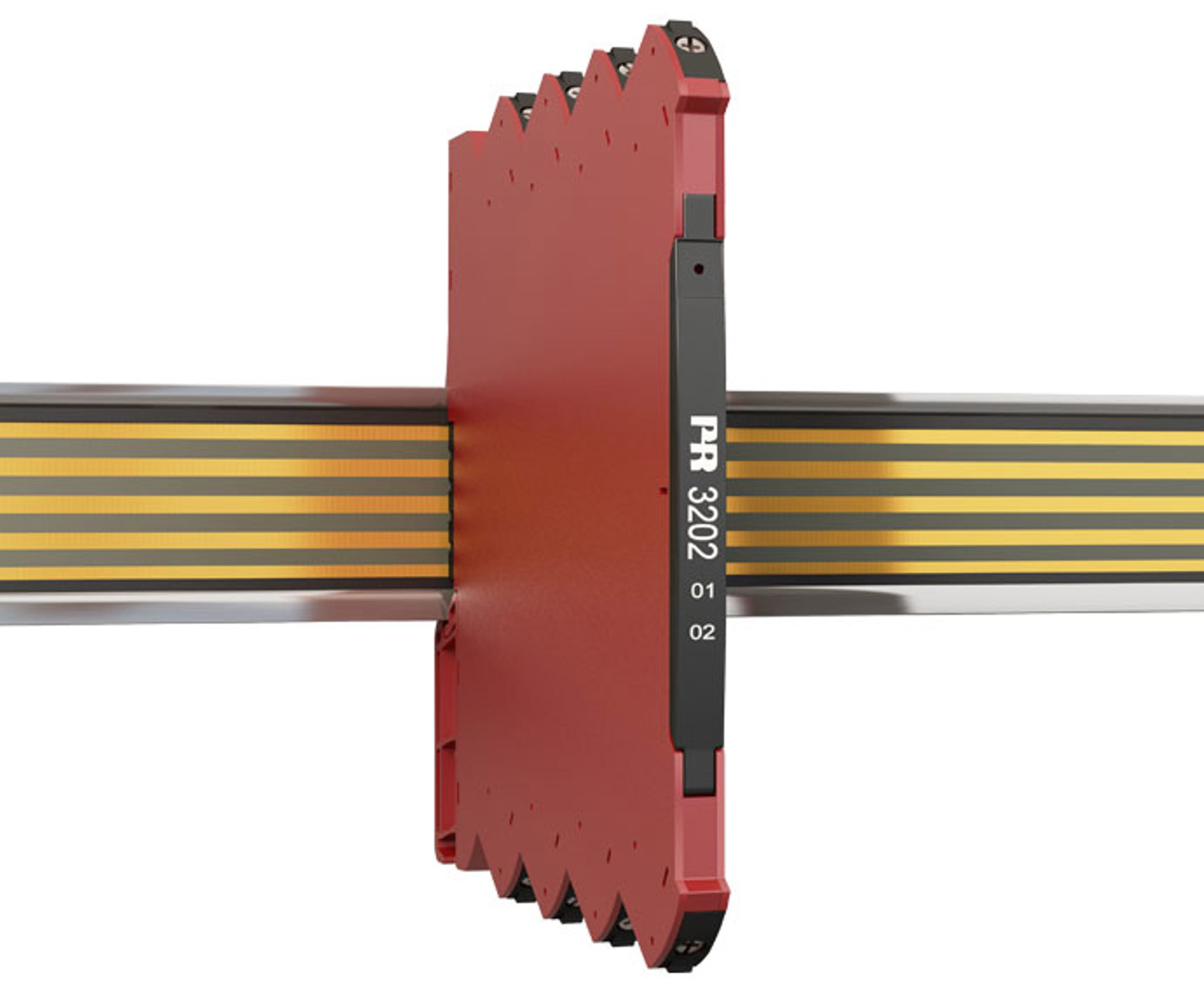

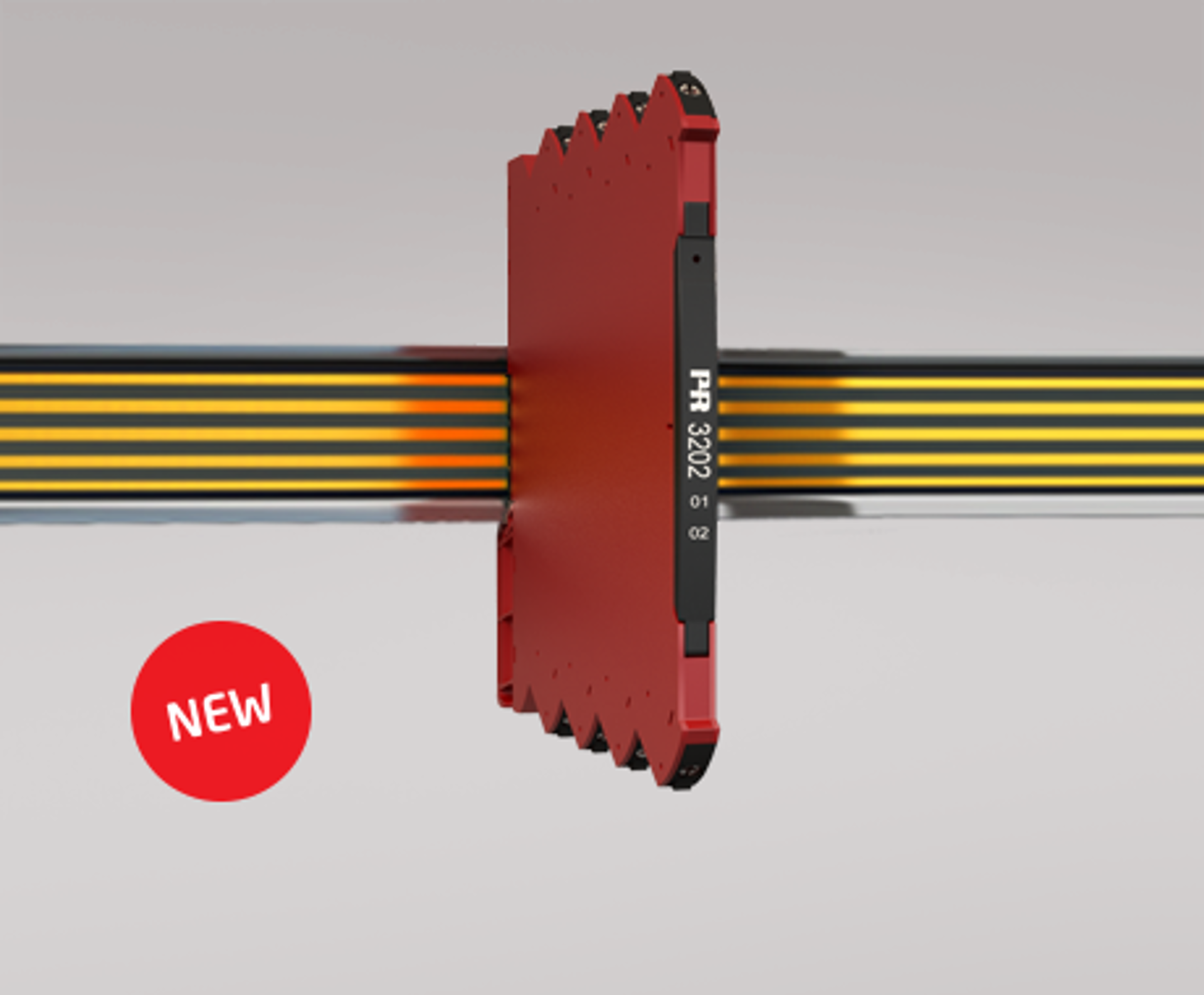

脉冲隔离器 / 开关放大器
3202

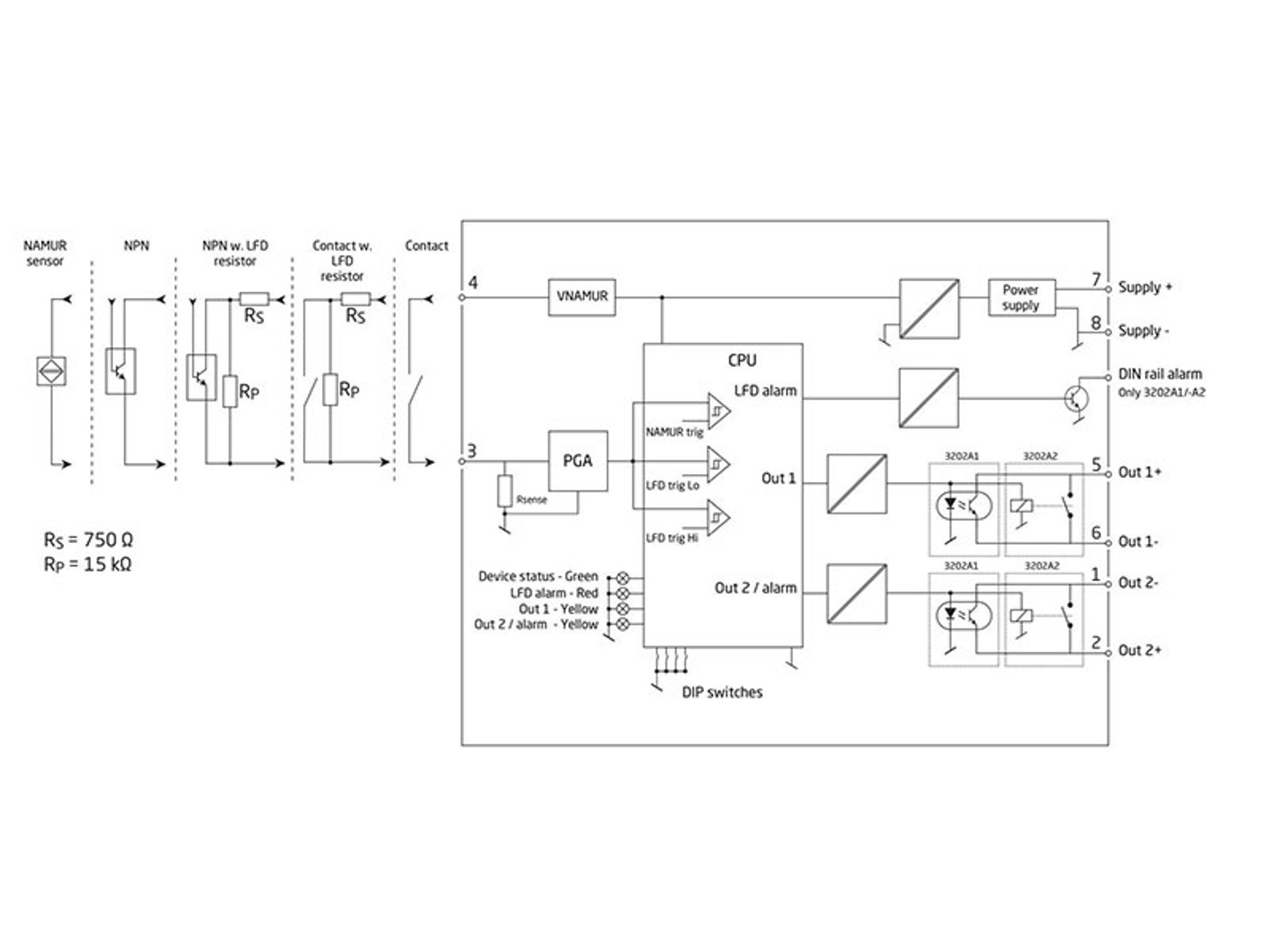

- 输入：NAMUR、NPN 集电极开路和触点。
- 输出：2 个继电器或 NPN 晶体管输出。
- 2.5 kVAC，4 端口电气隔离。
- 线路故障检测 (LFD) / 电缆断路检测。
- 电源电压 16.8 VDC…31.2 VDC
功能亮点
- 将 NAMUR 传感器与典型控制系统输入卡相连接。
- 4 端口高电气隔离性能可有效抑制浪涌电流，保护控制系统免受瞬态扰动和噪声干扰，并消除接地回路。
- 提供简单的分路器功能：1 个信号输入 – 2 个信号输出。
- 借助第二输出、电源导轨和 LED 状态警报器功能监控信号源的电缆短路或电缆断线情况。
- 设备可安装于安全区域或 Zone 2 / Division 2 区域。
- 所有端子均受到过电压保护、极性反接保护和短路保护。
技术亮点
- 输出选项：NPN 晶体管或机械继电器。
- 响应时间：继电器 < 20 ms / NPN < 0.1 ms。
- DIN 导轨集体警报器。
- 线路故障检测 (LFD)/电缆断路检测。
- 环境温度范围可达 -25...70°C。
- NAMUR NE21、NE44。
- 符合 IEC 60947 标准 - NAMUR 传感器的开关放大器。
程序设计
- 通过 DIP 拨码开关轻松配置。
安装
- 即使在 70°C 的环境温度下，也可以在标准 DIN 导轨上无间隙地并排、水平和垂直安装设备。
- 设备可单独供电或安装于 PR 9400 电源导轨之上。
- 窄小的 6.1 mm 外壳支持每米 DIN 导轨安装多达 163 个此类装置。
数据表&手册
认证&证书
ATEX 证书
- 3202_issue12.pdf
- 最新的版本
IECEx 证书
- 3202IEC_issue 11.pdf
- 最新的版本
UKEX 证书
- 3202UKEX_Issue1.pdf
- 最新的版本
UL 证书
- UL3202.pdf
- 最新的版本
FM 证书
补充文档
欧盟符合性声明
- 3202DoC_EU_105_UK.pdf
- 3202DoC_EU_104_UK.pdf
- 之前的版本
- 最新的版本
UKCA 符合性声明
- 3202DoC_UKCA_100_UK.pdf
- 最新的版本
EMC 数据
- 3202_EMC_data.pdf
- 最新的版本
默认配置
安全指南
订购单
环境条件
| 工作温度 | -25°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 标定温度 | 20...28°C |
| 相对湿度 | < 95% RH （无冷凝） |
| 防护等级 | IP20 |
| 安装条件 | 污染等级 2 & 测量/过压等级 II |
机械规格
| 结构尺寸（高x宽x深） | 113 x 6,1 x 115 mm |
| 重量（大约） | 70 g (3202A1) / 80 g (3202A2) |
| DIN轨类型 | DIN EN 60715/35 mm |
| 导线规格 | 0,13...2,5 mm2 / AWG 26...12 绞线 |
| 螺丝端子力矩 | 0,5 Nm |
常用规格
电源 |
|
| 电源电压 | 16,8...31,2 VDC |
| 最大部功耗 | 0.65 W (3202A1) / 0.95 W (3202A2) |
| 最大功耗 | ≤ 1.2 W |
隔离电压 |
|
| 隔离电压，测试/工作 | 2,5 kVAC / 300 VAC (增强隔) |
辅助电源 |
|
| 传感器电源限制 | 8.2 VDC，最大 8.2 mA @ 0 VDC |
输入规格
NAMUR输入 |
|
| NAMUR 符合 | EN 60947-5-6 |
| 低电平触发标准 | < 1.2 mA |
| 高电平触发标准 | > 2.1 mA |
| 传感器电源 | 8.2 VDC |
NPN 和机械开关 |
|
| 最大限度输入频率 | 5 kHz |
| 低电平触发标准 | < 1.2 mA |
| 高电平触发标准 | > 2.1 mA |
| 最高输入电压 | 24 VDC |
输出规格
继电器输出 |
|
| 最大电压 | 250 VAC / 200 VDC |
| 最大电流 | 2 AAC |
| 最大 AC 功率 | 100 VA |
| Max. DC current, resistive load ≤ 30 VDC | 2 ADC |
| Max. DC current, resistive load > 30 VDC | 请查看手册描述 |
| 最大开关频率 | 20 Hz |
| 响应时间 | < 20 ms |
NPN 输出 |
|
| 最大电压 | 30 VDC |
| 最大开关频率 | 5 kHz |
| 最小脉冲宽度 | > 0,1 ms |
| 80 mA 时电压降最大 | 2.5 VDC |
| 响应时间 | < 0.1 ms |
符合标准
| EMC | 2014/30/EU & UK SI 2016/1091 |
| LVD | 2014/35/EU & UK SI 2016/1101 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
认证
| ATEX | KEMA 10ATEX0147 X |
| IECEx | KEM 10.0068X |
| UKEX | DEKRA 21UKEX0055X |
| c FM us | FM17US0004X / FM17CA0003X |
| c UL us, UL 61010-1 | E314307 |
| CCC | 待定 |
