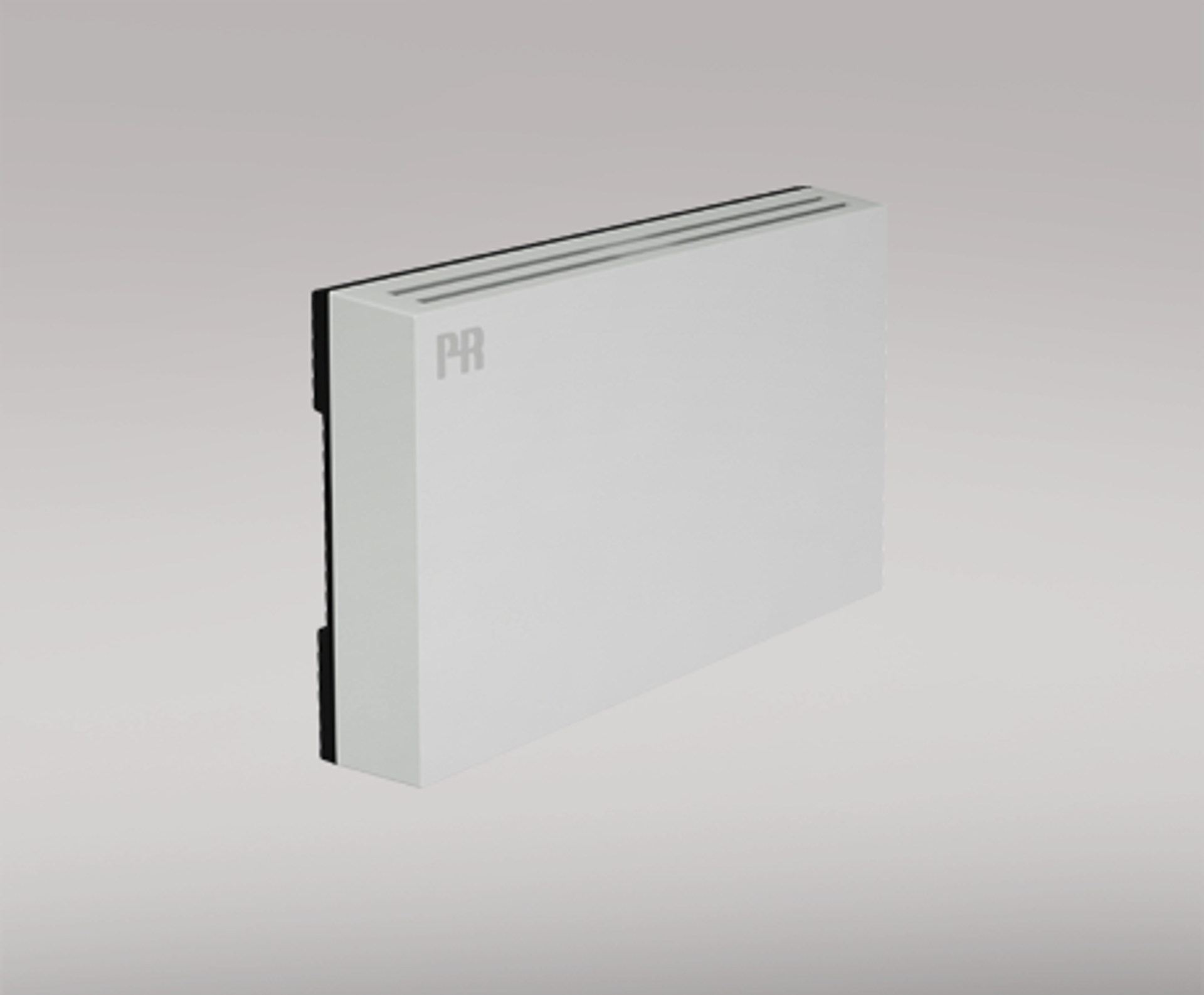

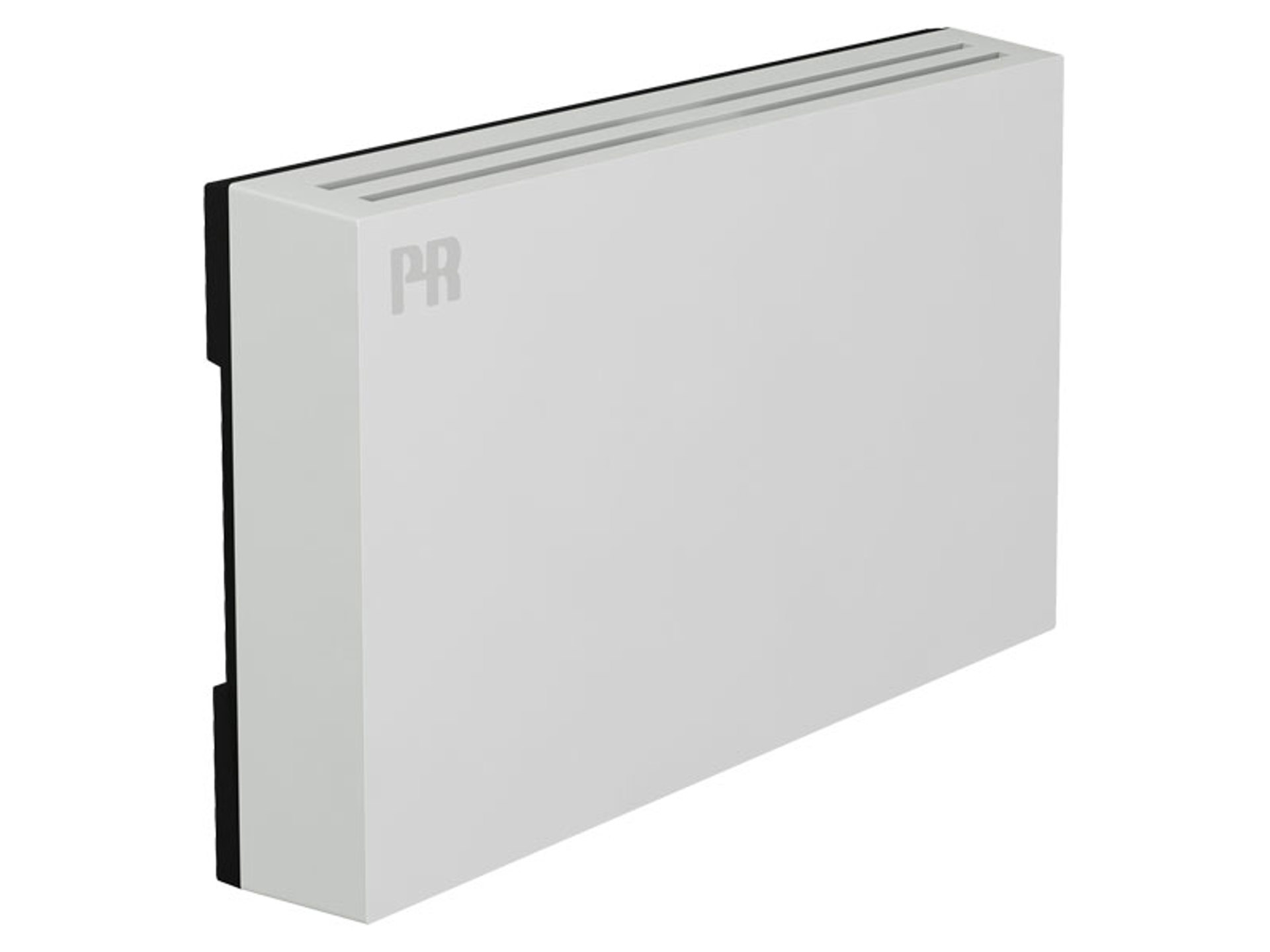

二线制室温仪
2914
- 房间温度测量
- 包含传感器和变送器
- 2线制 4...20 mA 输出
- 安装便捷
- 测量范围 0...70°C
- 电源 8...35 VDC
应用
- 控制室，办公室，供热区域，工厂，起居室等干燥环境温度测量。
- 适合作为控制器，数显表或上游 SCADA 系统温度仪表。
技术特点

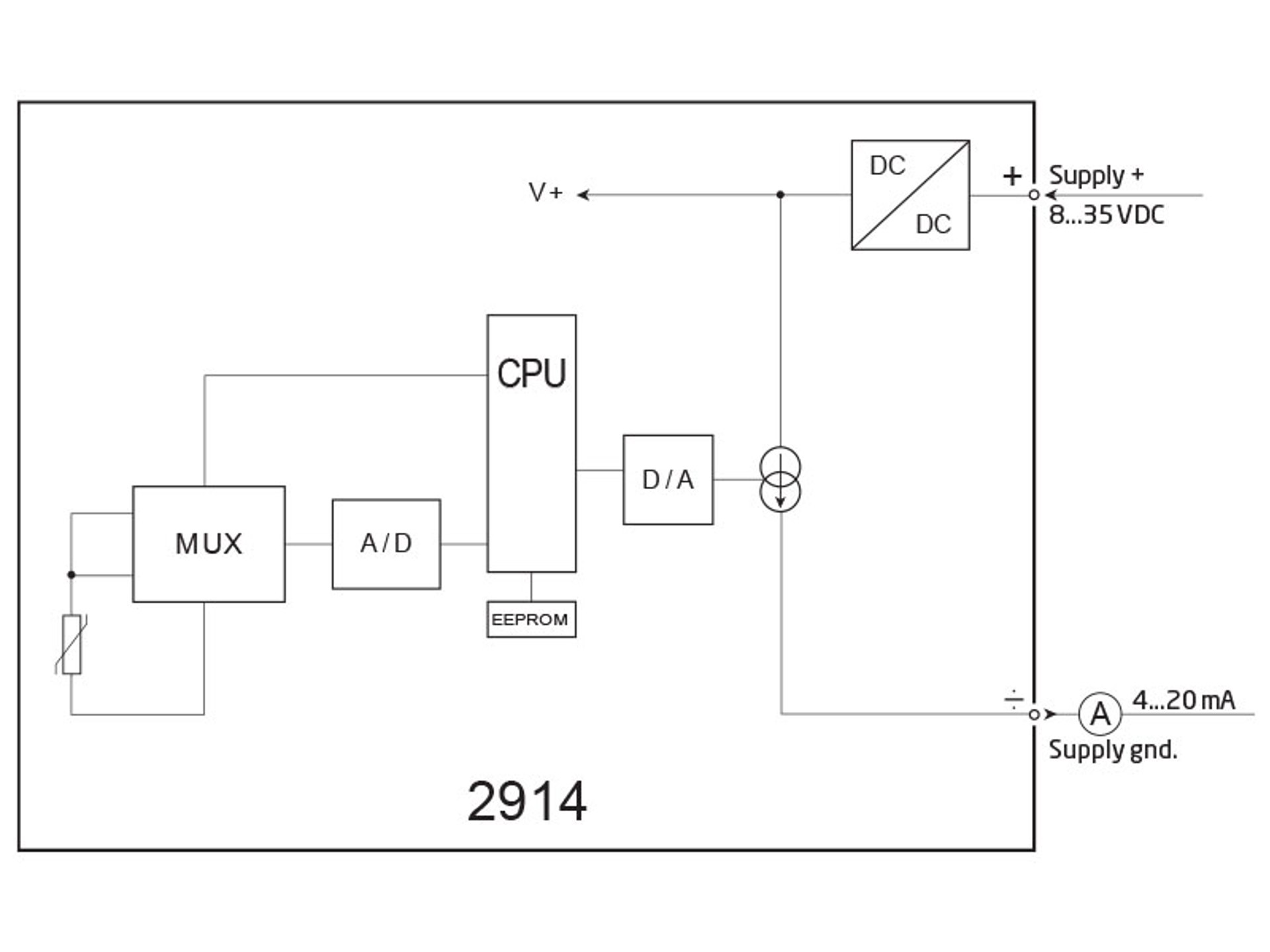

- 产品内安装了一个小巧精密的 Pt100 传感器，实现快速响应时间。
- 产品输出2线制 4...20 mA 电流，实时反映环境温度。
- 可选 20...4 mA 输出型号。
- 可选不同故障报警输出型号。
- 极性反接保护。
- 产品底部自带螺丝安装孔，可以壁挂式安装。
- 外露或隐藏的电缆接入方式。
数据表&手册
补充文档
欧盟符合性声明
- 2914DoC_EU_101_UK.pdf
- 2914DoC_EU_100_UK.pdf
- 之前的版本
- 最新的版本
UKCA 符合性声明
- 2229DoC_UKCA_100_UK.pdf
- 最新的版本
默认配置
安全指南
认证&证书
订购单
环境条件
| 工作温度 | 0°C 至 +70°C |
| 标定温度 | 20...28°C |
| 相对湿度 | < 95% RH （无冷凝） |
| 防护等级 | IP30 |
机械规格
| 结构尺寸（高x宽x深） | 70 x 121 x 25 mm |
| 重量（大约） | 95 g |
| 导线规格 |
1 x 1,5 mm |
常用规格
电源 |
|
| 电源电压 | 8,0... 35 VDC |
| 部功耗 | 25 mW…0,8 W |
响应时间 |
|
| 响应时间 | 10 s (@ 0,5 m/s) |
| 电压降 | 8,0 VDC |
| 预热时间 | 5 分钟 |
| 信噪比 | 最小 60 dB |
| 精度 | 优于 0,3°C |
| 信号动态范围，输入 | 17 bit |
| 信号动态范围，输出 | 16 bit |
| 电源电压变化对精度的影响 | < 0,005% 所设量程 / VDC |
| 温度系数 | < ±0,01% 所设量程 / °C |
| 线性误差 | < 0,1% 所设量程 |
| EMC 电磁兼容对精度的影响 | < ±0,5% |
输入规格
常用输入规格 |
|
| 最大偏移量 | 最大 °C 的 50% |
RTD 输入 |
|
| 传感器电流 | > 0,2 mA, < 0,4 mA |
| 测量范围 | 0...70°C |
| 最小测量范围 | 25°C（量程） |
输出规格
电流输出 |
|
| 信号范围 | 4…20 mA |
| 最小信号范围 | 16 mA |
| 负载（@电流输出） | ≤ (Vsupply - 8) / 0,023 [Ω] |
| 负载稳定性 | ≤ 0,01% 所设量程 / 100 Ω |
| 符合 NAMUR NE43 标准的上限/下限电流 | 23 mA / 3,5 mA |
常用输出规格 |
|
| 更新时间 | 135 ms |
| 所设量程 | = 当前所选范围 |
符合标准
| EMC | 2014/30/EU & UK SI 2016/1091 |
| RoHS | 2011/65/EU & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
