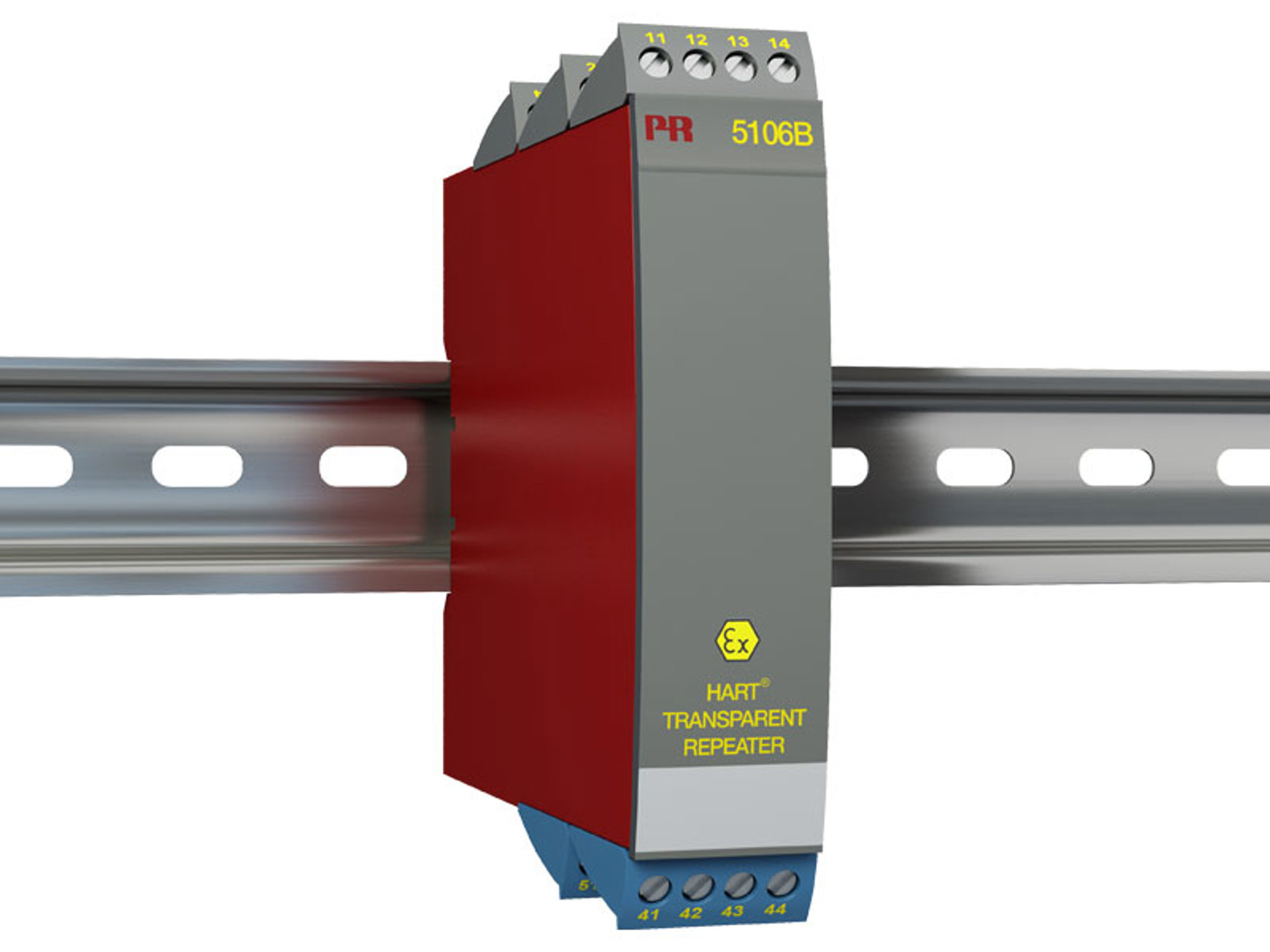

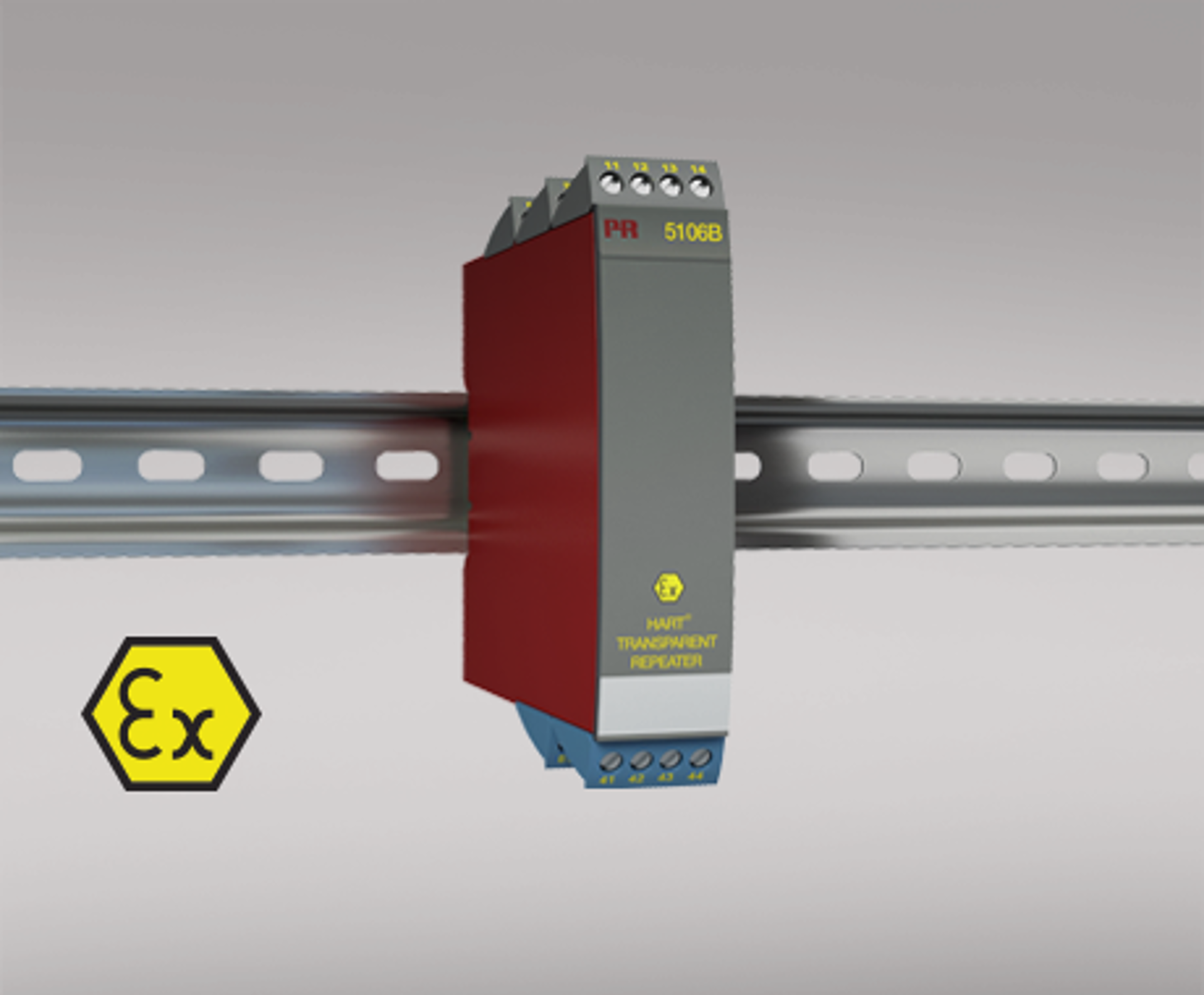

HART-transparent repeater
5106B
- 3- / 5-port 3,75 kVAC galvanisk isolation
- Lav reaktionstid
- 2-trådsforsyning > 17 V i Ex-område
- 1- eller 2-kanals version
- Universel forsyning med AC eller DC
Anvendelse
- Spændingsforsyning og sikkerhedsbarriere med tovejs HART-kommunikation for 2-trådstransmittere placeret i eksplosionsfarligt område.
- Sikkerhedsbarriere med tovejs HART- kommunikation for forsynede strømtransmittere placeret i eksplosionsfarligt område.
- Signalisolator med lav reaktionstid på analoge strømsignaler fra eksplosionsfarligt område.

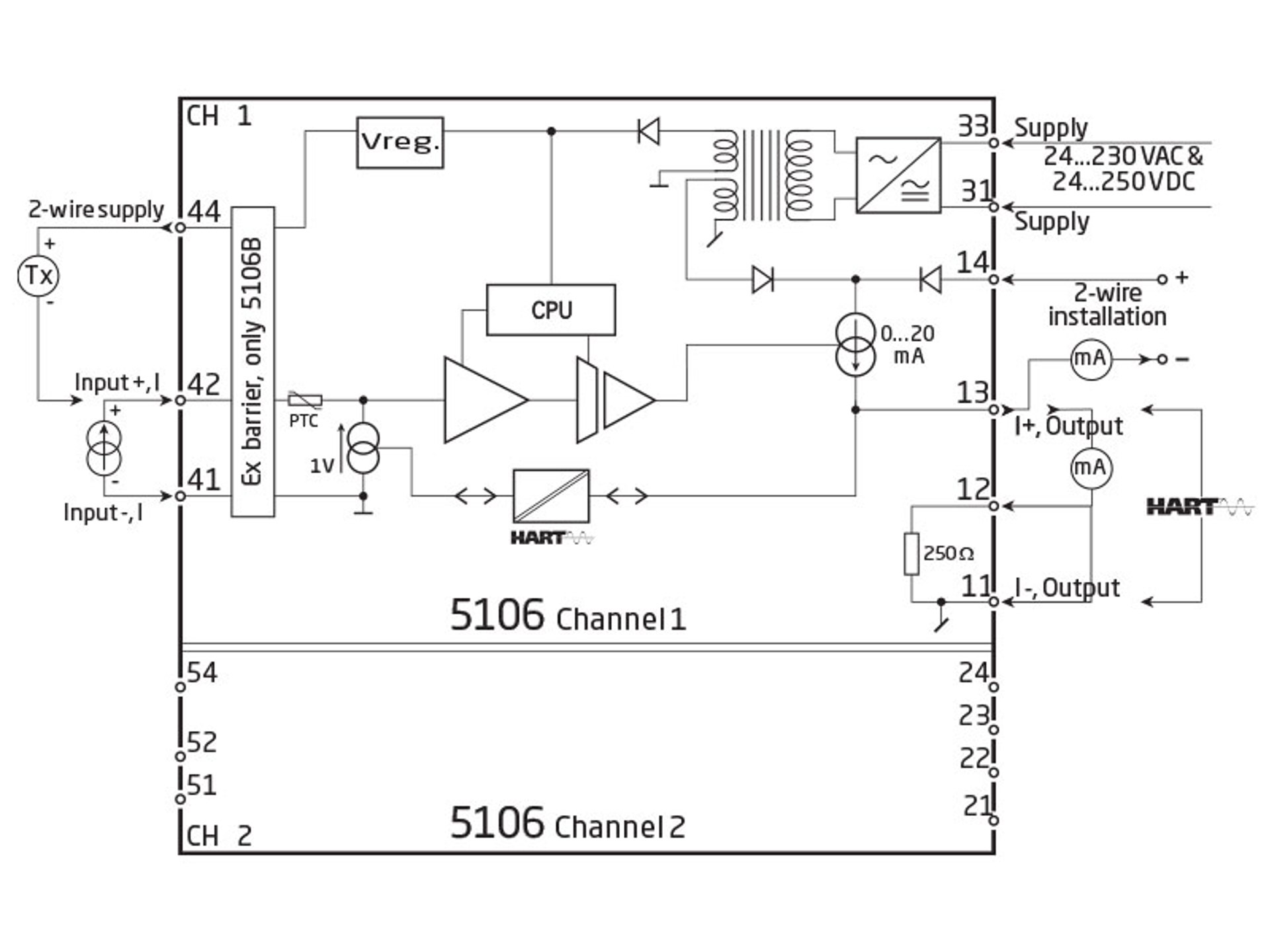

Teknisk karakteristik
- PR5106B behandler primært strømsignaler på 4...20 mA.
- PR5106B benytter mikroprocessorteknologi til forstærkning og nulpunktsforskydning. Det analoge signal overføres med en reaktionstid på under 25 ms.
- Indgange, udgange og forsyning er indbyrdes galvanisk adskilte og ikke stelbundne.
- Udgangen kan kobles som aktiv strømtransmitter eller som en 2-trådstransmitter.
Montage / installation
- Monteres på DIN-skinne, vertikalt eller horisontalt. Modulerne kan monteres uden indbyrdes afstand, hvilket svarer til 84 kanaler pr. meter.
Bemærk
- Ikke egnet til nye installationer, der kræver certificering til de nyeste ATEX-standarder - se ATEX-certifikat DEMKO 00ATEX127483 og EU-overensstemmelseserklæring for detaljer.
Datablad & manualer
Datablad
- 5106B.pdf
- Nyeste version
Manualer
- 5106V103_DK.pdf
- 5106V102.pdf
- Tidligere versioner
- Nyeste version
Manualer på russisk
- 5106V103_RU.pdf
- Nyeste version
Russisk manual
- 5106V103_RU.pdf
- Nyeste version
Godkendelser & certifikater
ATEX-certifikat
- 5106B.pdf
- Nyeste version
UL-certifikat
- 5104B-07B_UL.pdf
- Nyeste version
EAC-erklæring
- EAC-Declaration.pdf
- Nyeste version
EAC Ex-certifikat
- EAC_Ex.pdf
- Nyeste version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Nyeste version
Yderligere dokumentation
EU-overensstemmelseserklæring
- 5106DoC_EU_102_DK.pdf
- 5106DoC_EU_101_DK.pdf
- 5106DoC_EU_100_DK.pdf
- Tidligere versioner
- Nyeste version
PR standard-konfigurationer
- PR_default_configurations.pdf
- Nyeste version
Sikkerhedsanvisninger
Sikkerhedsanvisninger
- SN5000-1_104_2340.pdf
- SN5000-1_103_1931.pdf
- SN5000-1_102_1613.pdf
- SN5000_101_1450.pdf
- Tidligere versioner
- Nyeste version
Bestillingsformular
Omgivelsesbetingelser
| Driftstemperatur | -20°C til +60°C |
| Kalibreringstemperatur | 20...28°C |
| Relativ fugtighed | < 95% RF (ikke-kond.) |
| Kapslingsklasse | IP20 |
Mekaniske specifikationer
| Dimensioner (HxBxD) | 109 x 23,5 x 130 mm |
| Vægt, ca. | 245 g |
| DIN-skinnetype | DIN 46277 |
| Ledningskvadrat | 1 x 2,5 mm2 flerkoret ledning |
| Klemskruetilspændingsmoment | 0,5 Nm |
Fælles specifikationer
Forsyning |
|
| Forsyningsspænding, universel | 21,6...253 VAC, 50...60 Hz eller 19,2...300 VDC |
| Sikring | 400 mA T / 250 VAC |
| Max. forbrug | ≤ 3 W (2 kanaler) |
| Internt effekttab | ≤ 2 W (2 kanaler) |
Isolationsspænding |
|
| Isolationsspænding, test / drift | 3,75 kVAC / 250 VAC |
| PELV/SELV | IEC 61140 |
Reaktionstid |
|
| Reaktionstid (0...90%, 100...10%) | < 25 ms |
Hjælpespændinger |
|
| 2-trådsforsyning (klemme 44...42 og 54...52) | 25...17 VDC / 0...20 mA |
| Signal- / støjforhold | Min. 60 dB (0...100 kHz) |
| Nøjagtighed | Bedre end 0,1% af det valgte område |
| Virkning af forsyningsspændingsændring | < ±10 μA |
| EMC-immunitetspåvirkning | < ±0,5% af span |
| Udvidet EMC-immunitet: NAMUR NE21, A-kriterium, gniststøj | < ±1% af span |
Indgangspecifikationer
Strømindgang |
|
| Måleområde | 4...20 mA |
| Min. måleområde (span) | 16 mA |
| Indgangsmodstand: Forsynet enhed | Nom. 10 Ω |
| Indgangsmodstand: Ikke-forsynet enhed | RSHUNT = ∞, VDROP < 4 V |
Udgangspecifikationer
Strømudgang |
|
| Signalområde | 4…20 mA |
| Min. signalområde | 16 mA |
| Belastning (v. strømudgang) | ≤ 600 Ω |
| Belastningsstabilitet | ≤ 0,01% af span / 100 Ω |
| Strømbegrænsning | ≤ 28 mA |
Passiv 2-tråds mA-udgang |
|
| Signalområde | 4...20 mA |
| Max. ekstern 2-trådsforsyning | 29 VDC |
| Virkning af ekstern 2-trådsforsyningsspændingsændring | < 0,005% af span / V |
| Udgangsripple | < 3 mVRMS på HART-kommunikation |
| af span | = af det aktuelt valgte område |
Overholdte myndighedskrav
| EMC | 2014/30/EU |
| LVD | 2014/35/EU |
| EAC | TR-CU 020/2011 |
Godkendelser
| ATEX | DEMKO 00ATEX127483, II (1) G [EEx ia] IIC |
| c UL us, UL 913 | E233311 |
| EAC Ex | RU C-DK.HA65.B.00355/19 |
