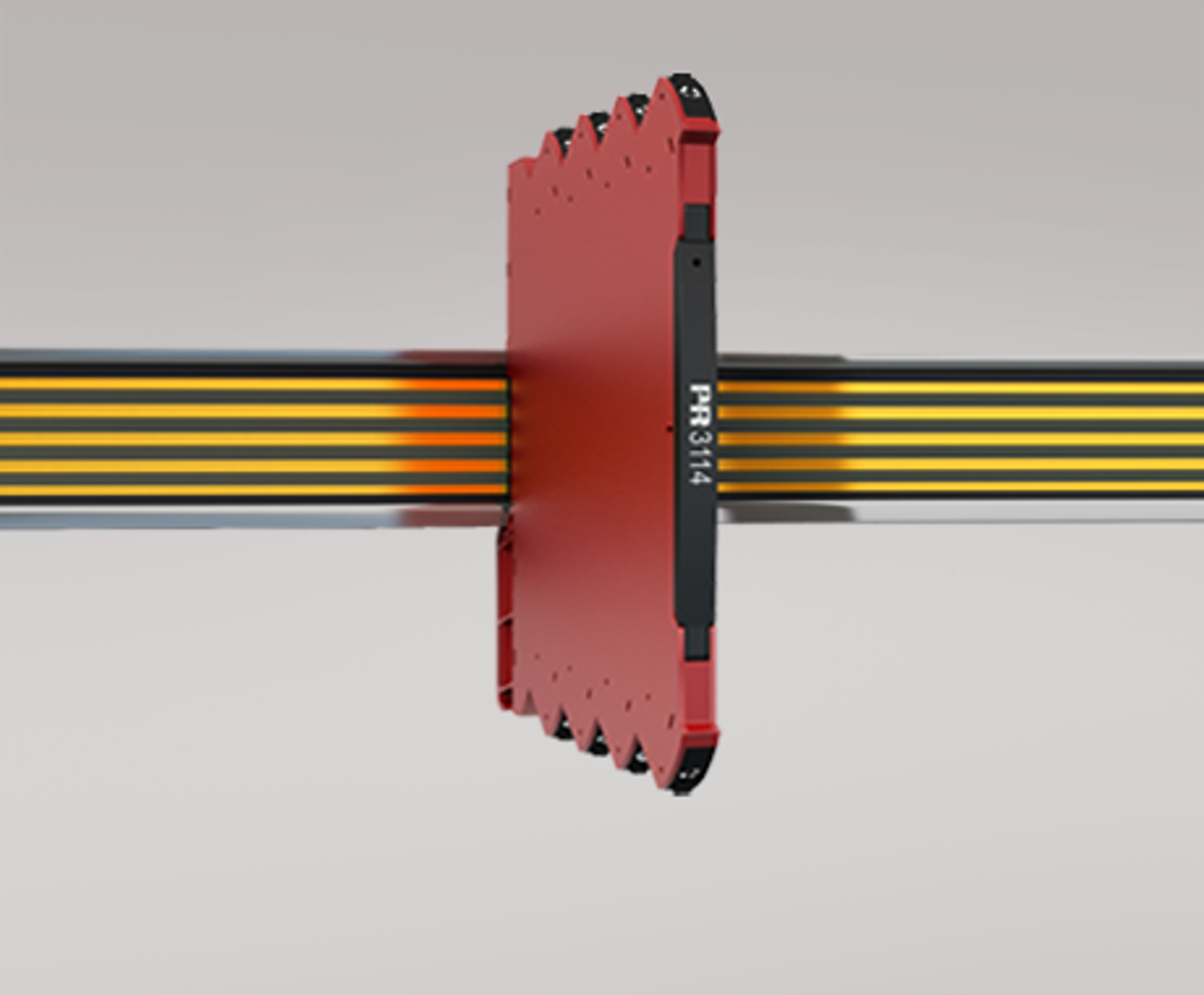

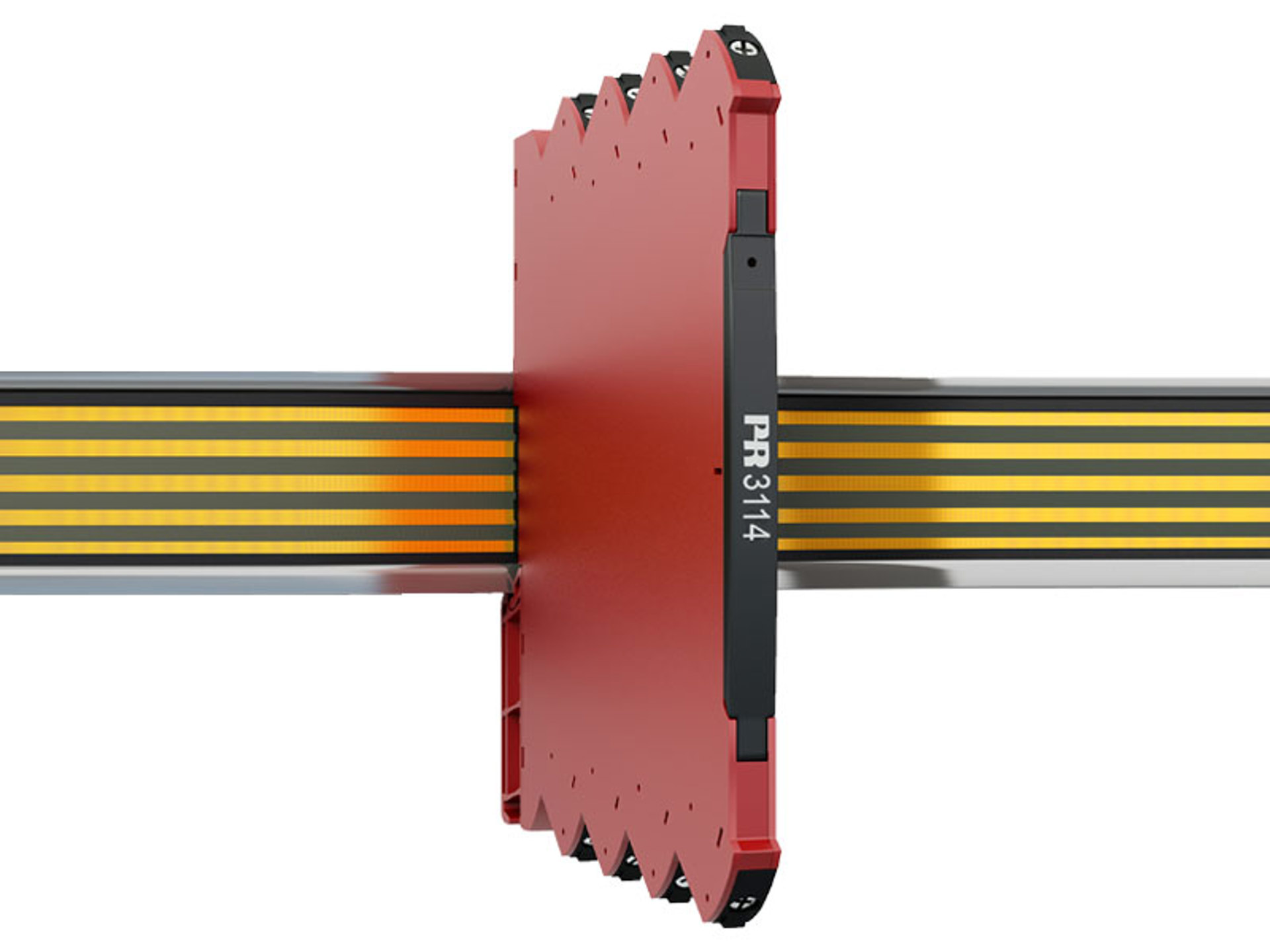

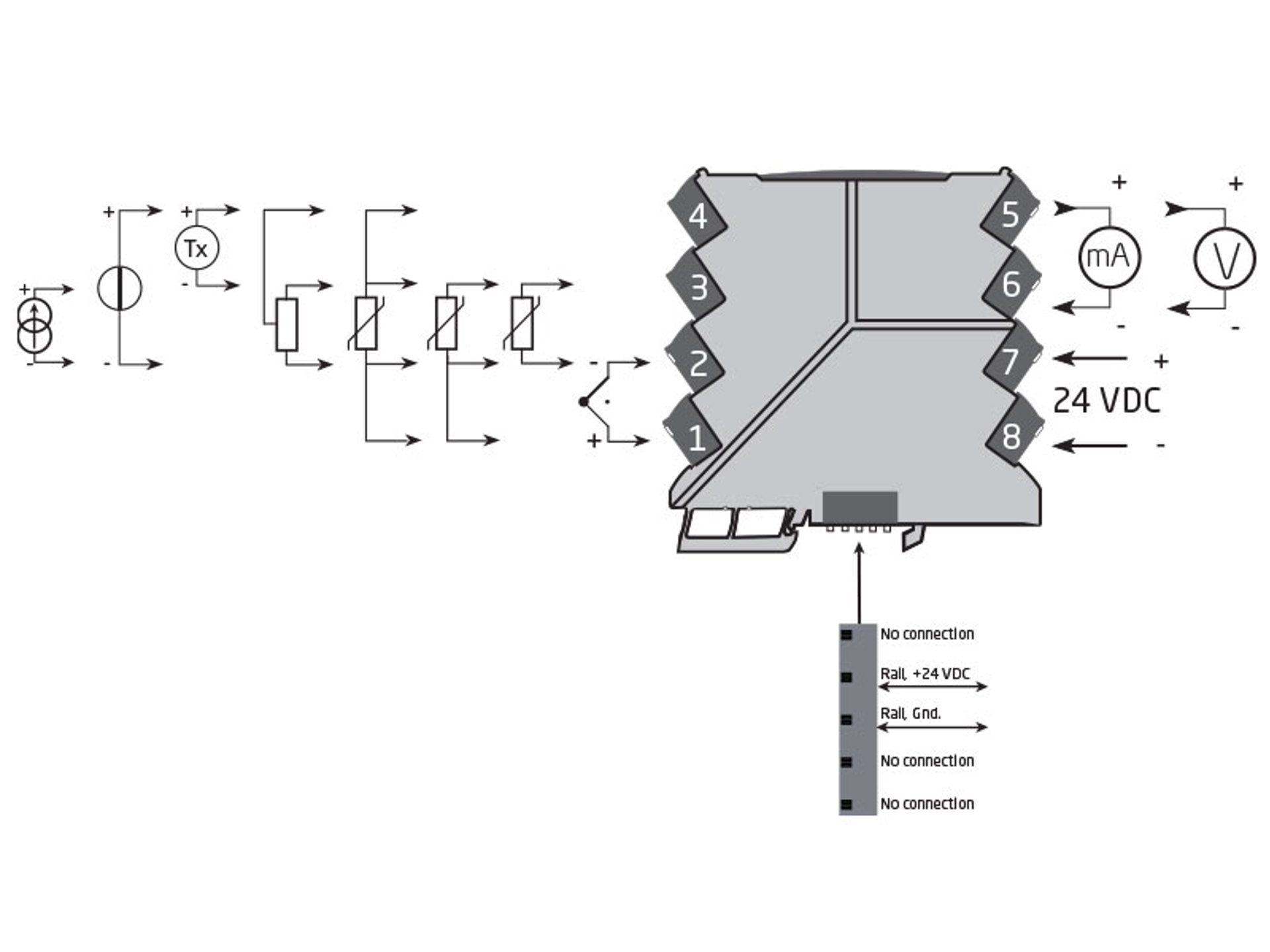

Convertidor universal aislado
3114
- Entrada para RTD, TC, Ohm, potenciómetro, mA y V
- Alimentación a 2 hilos > 15 V
- Aprobaciones I.S.: FM Div. 2, Zona ATEX 2, Zona IECEx 2, UKEX Zone 2
- Salida para corriente y tensión
- Carcasa slimline de 6,1 mm
Aplicaciones
- Medición electrónica y lineal de la temperatura con sensor RTD o TC.
- Conversión de la variación de resistencia lineal a una señal de corriente/tensión analógica estándar, desde válvulas solenoides o de mariposa con potenciómetro conectado.
- Fuente de alimentación y aislador de señal para transmisores de 2 hilos.
- Control de procesos con salida analógica estándar.
- Separación galvánica de señales analógicas y medición de señales flotantes.
Características técnicas
- Un LED delantero de color verde indica el estado de funcionamiento normal y las averías.
- Comprobación continua de los datos vitales almacenados por motivos de seguridad.
- Aislamiento galvánico de 3 puertos de 2,5 kVAC.
Programación
- Configuración, monitorización y diagnóstico mediante las interfaces de comunicación extraíbles PR 4500 a través del PR 4590 ConfigMate. Dado que el 3114 está diseñado con interruptores de hardware electrónicos, no es necesario abrir el dispositivo para ajustar los interruptores DIP.
- Toda la programación se puede proteger con contraseña.
- Texto de ayuda desplazable en 7 idiomas.
Montaje
- Las unidades pueden montarse una al lado de la otra, en horizontal y en vertical, sin separación en un carril DIN estándar, incluso a 70°C de temperatura ambiente.
- Las unidades pueden suministrarse por separado o instaladas en el power rail PR 9400.
- La estrecha carcasa de 6,1 mm admite hasta 163 unidades por metro.
Ficha técnica y manuales
Ficha técnica
- 3114.pdf
- Última versión
Manuales
- 3114V105_ES.pdf
- 3114V104_ES.pdf
- 3114V103_ES.pdf
- 3114V102_ES.pdf
- Versiones anteriores
- Última versión
Manuales en ruso
- 3114V105_RU.pdf
- 3114V104_RU.pdf
- 3114V103_RU.pdf
- 3114V102_RU.pdf
- 3114V101_RU.pdf
- Versiones anteriores
- Última versión
Homologaciones y certificados
Certificado ATEX
- 3114_issue12.pdf
- Última versión
Certificado IECEx
- 3114IEC_issue 11.pdf
- Última versión
Certificado UKEX
- 3114UKEX_Issue1.pdf
- Última versión
Certificado CCC
- 3000_series_CCC_2023_04.pdf
- 3000_series_CCC_2020_12.pdf
- Versiones anteriores
- Última versión
Certificado FM
- 3xxx_FM17CA0003X_US0004X.pdf
- 3xxx_FM_3041043_C.pdf
- Versiones anteriores
- Última versión
Certificado UL
- 3114UL.pdf
- Última versión
Certificado marina DNV
- DNV_3xxx_TAA00001RW.pdf
- Última versión
Declaración EAC
- EAC-Declaration.pdf
- Última versión
Certificado EAC
- EAC_Ex.pdf
- Última versión
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Última versión
Documentación complementaria
Declaración UE de conformidad
- 3114DoC_EU_105_ES.pdf
- 3114DoC_EU_104_ES.pdf
- 3114DoC_EU_103_ES.pdf
- 3114DoC_EU_102_ES.pdf
- 3114DoC_EU_101_ES.pdf
- Versiones anteriores
- Última versión
Declaración UKCA de conformidad
- 3114DoC_UKCA_100_UK.pdf
- Última versión
Datos EMC
- 3000_EMC_data.pdf
- Última versión
Configuraciones por defecto
- PR_default_configurations.pdf
- Última versión
Nota de seguridad
Nota de seguridad
- SN3000_1_118_2321.pdf
- SN3000_1_117_2204.pdf
- SN3000_115_2102.pdf
- SN3000_114_1939.pdf
- SN3000_113_1741.pdf
- SN3000_112_1714.pdf
- SN3000_111_1703.pdf
- SN3000_110_1637.pdf
- SN3000_109_1617.pdf
- Versiones anteriores
- Última versión
Formulario de pedido
Condiciones ambientales
| Temperatura de funcionamiento | -25°C a +70°C |
| Temperatura de almacenamiento | -40°C a +85°C |
| Temperatura de calibración | 20...28°C |
| Humedad relativa | < 95% HR (no cond.) |
| Grado de protección | IP20 |
| Instalación en | Grado de polución 2 y cat. de medida / sobretensión II |
Especificaciones mecánicas
| Dimensiones (HxAxP) | 113 x 6,1 x 115 mm |
| Peso aprox. | 70 g |
| Tipo carril DIN | DIN EN 60715/35 mm |
| Tamaño del cable | 0,13...2,5 mm2 / AWG 26...12 cable trenzado |
| Torsión del terminal de atornillado | 0,5 Nm |
| Vibración | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
Especificaciones comunes
Alimentation |
|
| Tensión de alimentación | 16,8...31,2 VCC |
| Fusible | 400 mA SB / 250 VCA |
| Potencia necesaria máx. | ≤ 1,2 W |
| Max. disipación de potencia | 0,65 W |
Voltaje de aislamiento |
|
| Voltaje de aislamiento, test / operación | 2,5 kVCA / 300 VCA (reforzado) |
| Zona 2 / Div. 2 | 250 VCA |
Tiempo de respuesta |
|
| Entrada temperatura (0...90%, 100...10%) | ≤ 1 s |
| Entrada mA / V (0...90%, 100...10%) | ≤ 400 ms |
| Relación señal / ruido | Min. 60 dB (0...100 kHz) |
| Señal dinámica, entrada | 24 bits |
| Señal dinámica, salida | 16 bits |
| Programación | ConfigMate 4590 |
| Precisión | Mejor que 0,1% del rango seleccionado |
| Influencia sobre la inmunidad EMC | < ±0,5% d. intervalo |
| Inmunidad EMC extendida: NAMUR NE21, criterio A, explosión | < ±1% d. intervalo |
Especificaciones de entrada
Entrada RTD |
|
| Tipos de RTD | Pt10/20/50/100/200/250; Pt300/Pt400/500/1000; Ni50/100/120/1000 |
| Resistencia del hilo | 50 Ω (máx.) |
| Corriente del sensor | Nom. 0,2 mA |
| Efecto de la resistencia del cable del sensor (3 / 4 hilos) | < 0,002 Ω / Ω |
| Detección de error en el sensor | Sí |
| Detección de cortocircuito | < 15 Ω |
Entrada de resistencia lineal |
|
| Resistencia lineal mín....máx. | 0 Ω...10000 Ω |
Entrada potenciómetro |
|
| Potenciómetro mín....máx. | 10 Ω...100 kΩ |
Entrada termopar |
|
| Tipos de termopar | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Compensación unión fría vía sensor CJC interno | ±(2,0°C + 0,4°C * Δt) |
| Detección de error en sensor | Sí |
| Corriente error en sensor: Cuando detecta / cuando no | Nom. 2 μA / 0 μA |
Entrada de corriente |
|
| Rango de medida | 0...23 mA |
| Rangos de medida programables | 0...20 y 4...20 mA |
| Resistencia de entrada | Nom. 20 Ω + PTC 50 Ω |
Entrada de tensión |
|
| Rangos de medida | 0...12 VCC |
| Rangos de medida programables | 0/0,2...1, 0/1...5, 0/2...10 VCC |
| Resistencia de entrada | Nom. 10 MΩ |
| Alimentación 2 hilos para transmisor | > 15 V / 20 mA |
Especificaciones de salida
Salida de corriente |
|
| Rango de la señal | 0...23 mA |
| Rangos de señal programables | 0...20/4...20/20...0/20...4 mA |
| Carga (a salida de corriente) | ≤ 600 Ω |
| Estabilidad de carga | ≤ 0,01% d. intervalo / 100 Ω |
| Indicación de error en sensor | 0 / 3,5 / 23 mA / sin |
| NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
| Límite de corriente | ≤ 28 mA |
Salida de tensión |
|
| Rango de la señal | 0...10 VDC |
| Rangos de señal programables | 0/0,2...1; 0/1...5 ; 0/2...10; 1...0,2/0; 5...1/0; 10...2/0 V |
| Carga (a salida de tensión) | ≥ 10 kΩ |
| Del intervalo | = del rango seleccionado presencialmente |
Marcado S.I. / Ex
| ATEX | II 3 G Ex ec IIC T4 Gc |
| IECEx | Ex ec IIC T4 Gc |
| FM, US | Cl. I, Div. 2, Gr. A, B, C, D T4 o Cl. I, Zone 2, AEx nA IIC T4 |
| FM, CA | Cl. I, Div. 2, Gr. A, B, C, D T4 o Cl. I, Zone 2, Ex nA IIC T4 |
Requerimientos observados
| EMC | 2014/30/UE & UK SI 2016/1091 |
| LVD | 2014/35/UE & UK SI 2016/1101 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Aprobaciones
| ATEX | KEMA 10ATEX0147 X |
| IECEx | KEM 10.0068X |
| UKEX | DEKRA 21UKEX0055X |
| c FM us | FM17US0004X / FM17CA0003X |
| c UL us, UL 61010-1 | E314307 |
| CCC | 2020322310003554 |
| EAC Ex | RU C-DK.HA65.B.00355/19 |
| DNV Marina | TAA00001RW |
