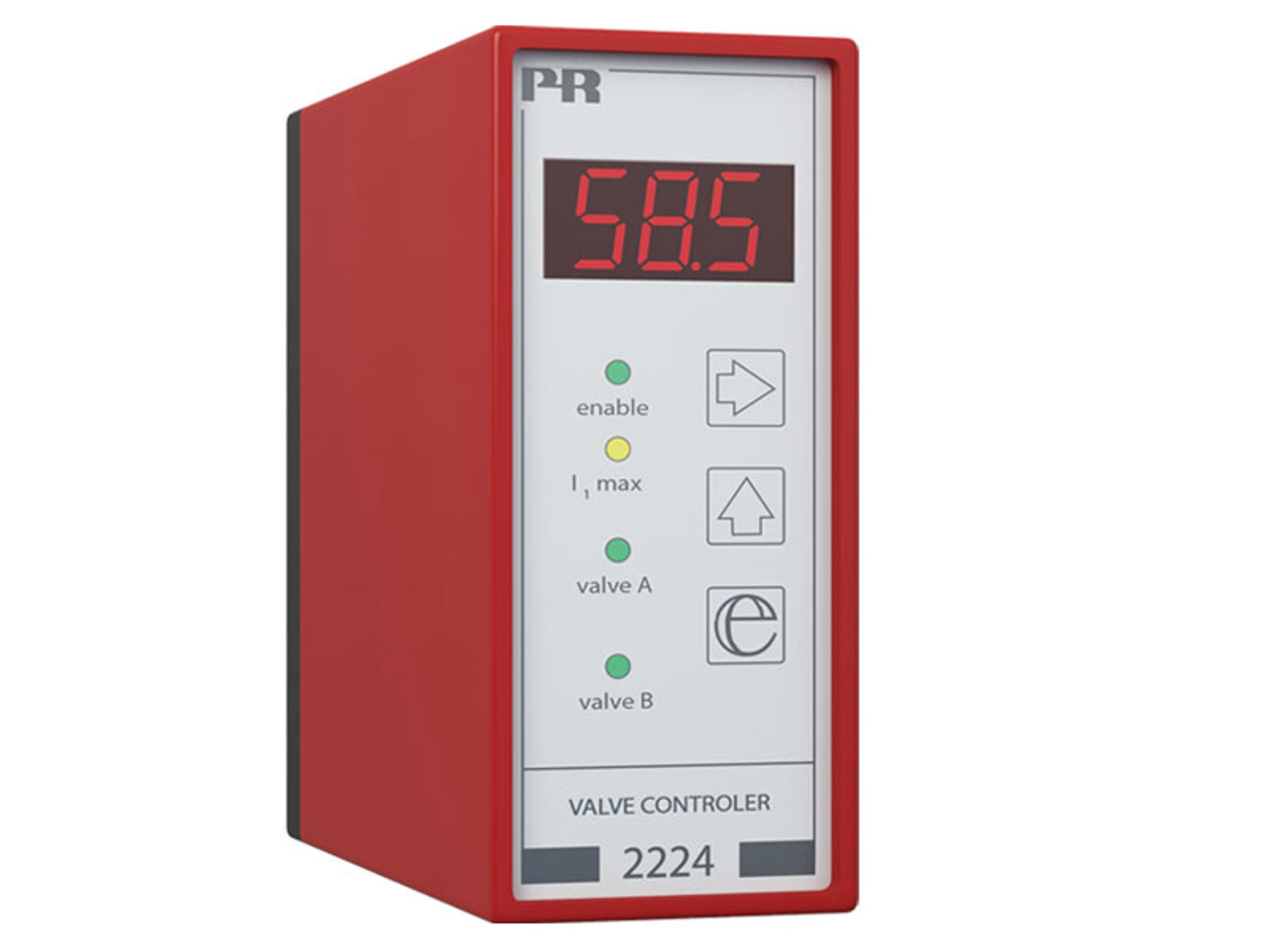

Régulateur de vanne
2224
- Programmable en face avant
- Entrée programmable : mA, V, Ω
- Rampes, offset de démarrage, inversion, fréquence du hacheur et bande morte
- Affichage LED 3-chiffres indication de Ivanne en %
- 1 ou 2 voies
Fonctions avancées
- Interface utilisateur multifonction composée de trois boutons poussoirs et un affichage à LED à 3 chiffres pour la programmation.
- Un mot de passe peut protéger l’accès à la modification des paramètres.
Application
- Contrôle et régulation de vannes / distributeurs hydrauliques et pneumatiques à bobinage simple ou double utilisés pour la régulation précise du débit d’huile avec les possibilités suivantes : accélération et décélération linéaires progressives, signal de sortie modulé et bande morte programmable.
- Le régulateur de vanne 2224 est idéal pour la régulation de mouvements A/B par manettes potentiométriques.
- Où les changements de A et B doivent être sélectionnés directement ou en fonction de la valeur d'un signal d'entrée.
Caractéristiques techniques
- En fonctionnement l’affichage indique le signal de sortie actuel en % de la Ivanne.
- Tension ou courant programmable pour des signaux standards, manette potentiométrique ou entrée spéciale non programmable.
- Entrées digitales pour les fonctions de contrôle externes.
- La sortie courant hachée évite le blocage de la vanne.
- La fréquence de modulation (PWM) peut être programmée entre 8 et 400 Hz.
- Plusieurs paramètres réglables tels que les courants de sortie, rampes, offset de démarrage, inversion, fréquence du hacheur, bande morte et fonctions ON/OFF.

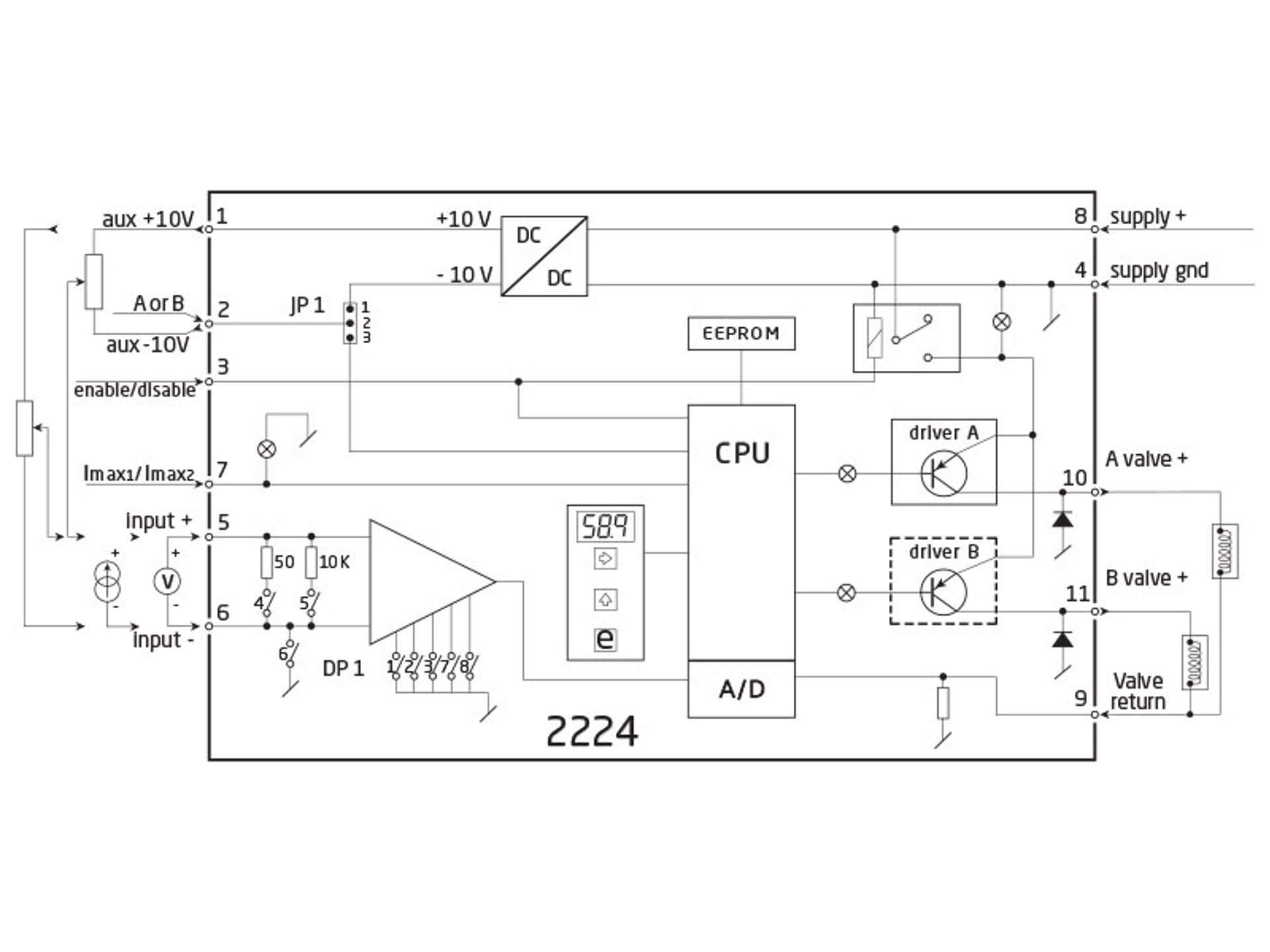

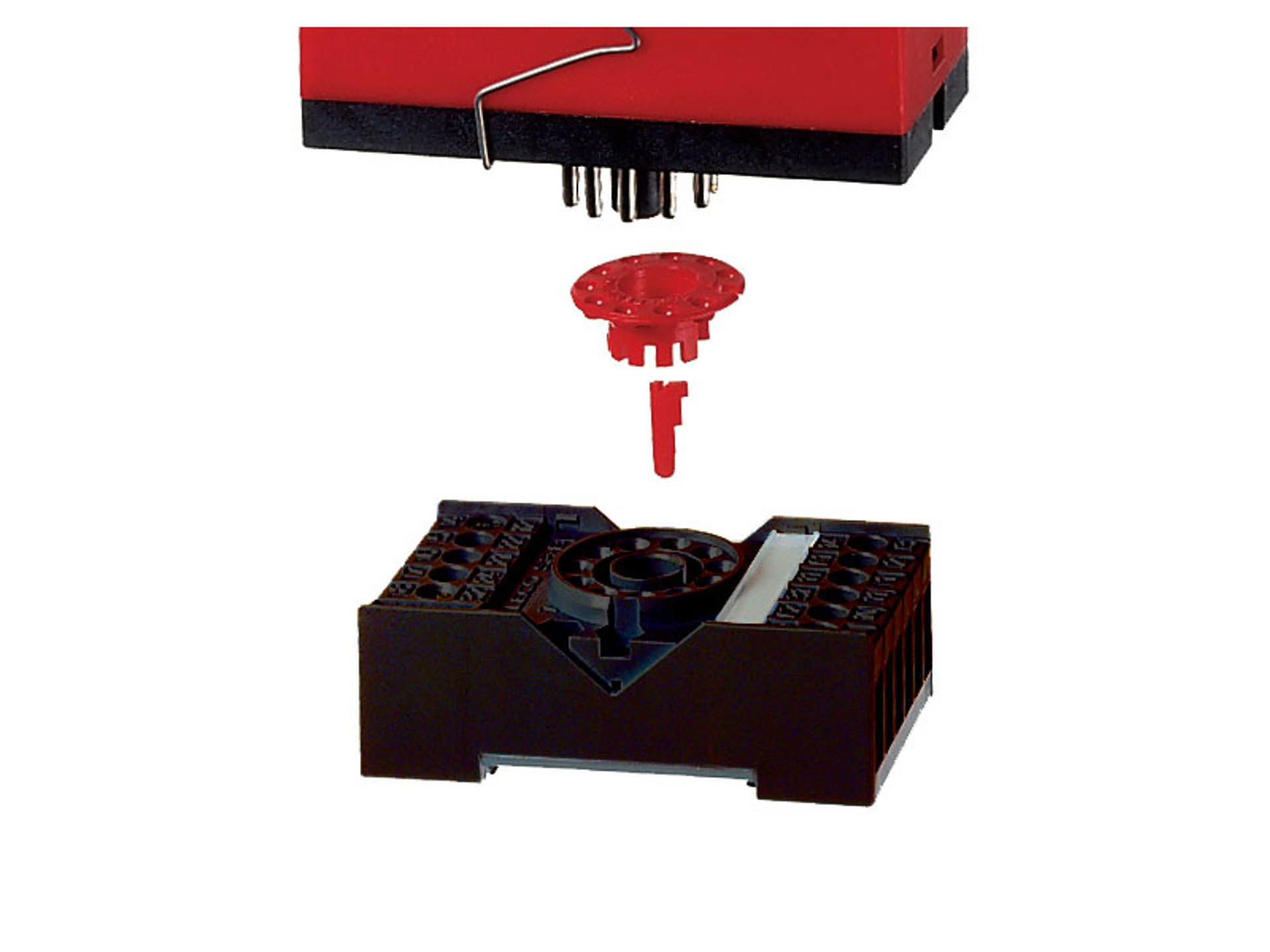

- Montage sur une embase 11-poles adaptable sur rail DIN ou plaque de fond PR 7023 et possibilité de codage (7024).
Fiche technique et manuels
Fiche technique
- 2224.pdf
- Dernière version
Manuels
- 2224V105_FR.pdf
- 2224V104_FR.pdf
- 2224V103_FR.pdf
- 2224V102.pdf
- 2224V101.pdf
- Anciennes versions
- Dernière version
Documentation complémentaire
Declaration UE de conformité
- 2224DoC_EU_102_FR.pdf
- 2224DoC_EU_101_FR.pdf
- 2224DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Paramètres par défaut
- PR_default_configurations.pdf
- Dernière version
Notice de sécurité
Notice de sécurité
- SN2200-1_106_2340.pdf
- SN2200-1_105_2232.pdf
- SN2200-1_104_1937.pdf
- SN2200-1_103_1745.pdf
- SN2200-1_102_1613.pdf
- SN2200-1_101_1506.pdf
- SN2200-1_100_1106.pdf
- Anciennes versions
- Dernière version
Homologations et certificats
Declaration EAC
- EAC-Declaration.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Formulaire pour Bon de commande
Conditions environnementales
| Température de fonctionnement | -20°C à +60°C |
| Humidité relative | < 95% HR (sans cond.) |
| Degré de protection | IP50 |
Spécifications méchaniques
| Dimensions (HxLxP) | 80,5 x 35,5 x 84,5 mm (P est sans bornes) |
| Poids, env. | 130 g |
Spécifications communes
Alimentation |
|
| Tension d’alimentation (nom. 12 V / 24 V) | 9,6...28,8 Vcc |
| Puissance dissipée |
2 W / 24 V
1,8 W / 12 V |
| Programmation | Programmable en façade |
| Temps de scrutation | 30 ms |
| Coefficient de température | 0,01%/°C |
| Précision | Mieux que 0,2% de l'echelle configurée |
| Erreur de linéarité | 0,2% |
| Immunité CEM | < 2% de l'EC |
Spécifications d'entrée
Entrée courant |
|
| Gamme de mesure |
0...20 mA
4...20 mA |
| Résistance d’entrée | 50 Ω + PTC (54 Ω) |
Entrée tension |
|
| Gamme de mesure | 0/0,2...1 V et 0/2...10 V |
| Résistance d’entrée | 10 MΩ |
Entrée potentiomètre |
|
| Potentiomètre min....max. | 0...10 V ou ±10 V / 10 kΩ |
| Opération / arrêt | PNP / 2,2 kΩ, 12 / 24 V |
| Imax.1 & Imax.2 | PNP / 2,2 kΩ, 12 / 24 V |
| Vanne A / B | PNP / 2,2 kΩ, 12 / 24 V |
| Bande morte | 0...99,9% de l'échelle d'entrée |
Spécifications de sortie
| Tension de sortie | Tension d'alimentaiton-0,5 V (max.) |
| Courant de sortie | 3000 mA moyen |
| Crête courant | 7 A |
| Tension de référence |
10 Vcc (vanne A)
±10 VDC (vanne A & B) |
| Temps de monté et de descente | Temps 0...10,0 s |
| Fréquence MIL | 8...400 Hz par pas de 1 Hz |
| EC | Echelle configurée |
Compatibilité avec les normes
| CEM | 2014/30/UE & UK SI 2016/1091 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
