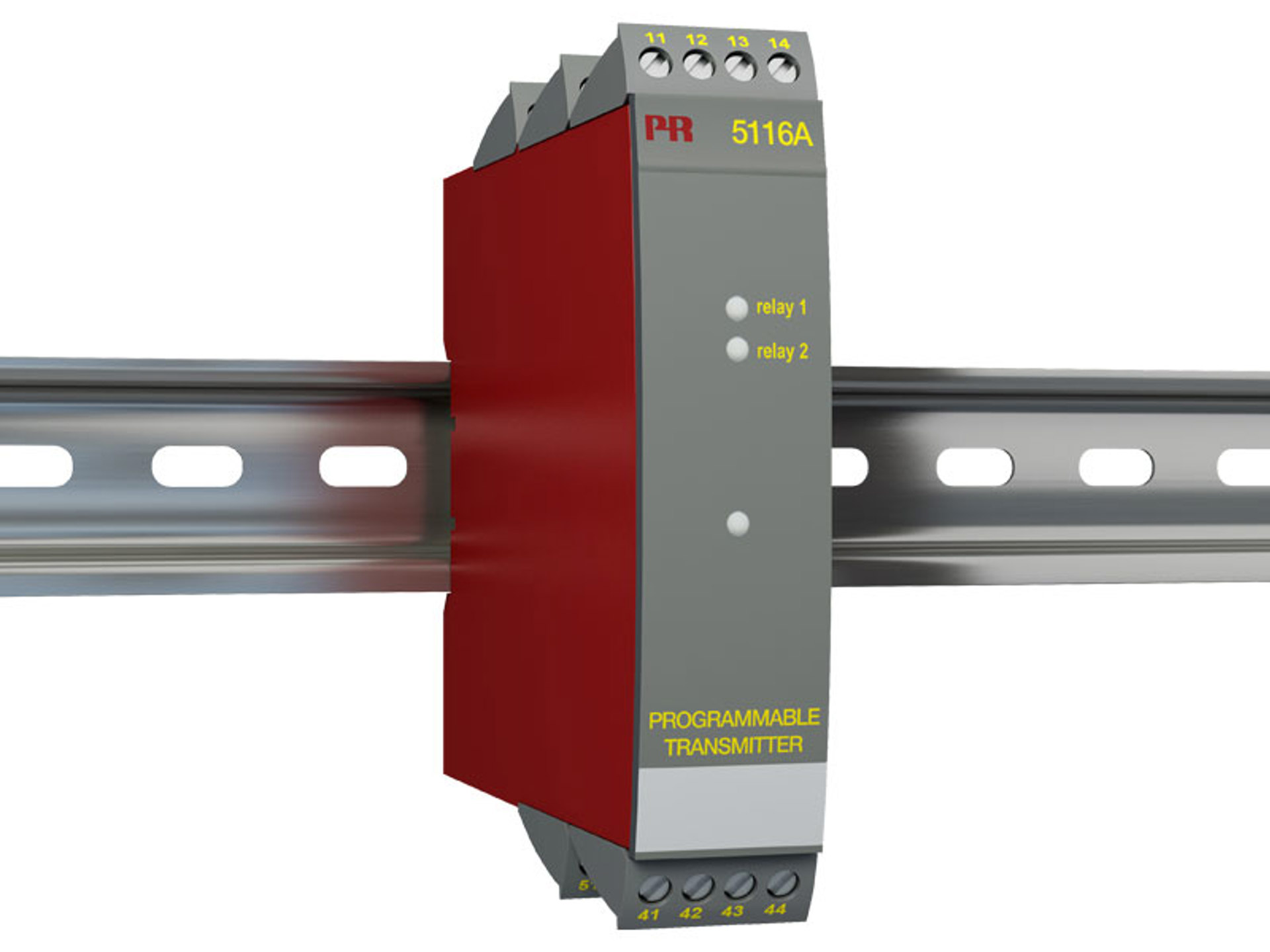

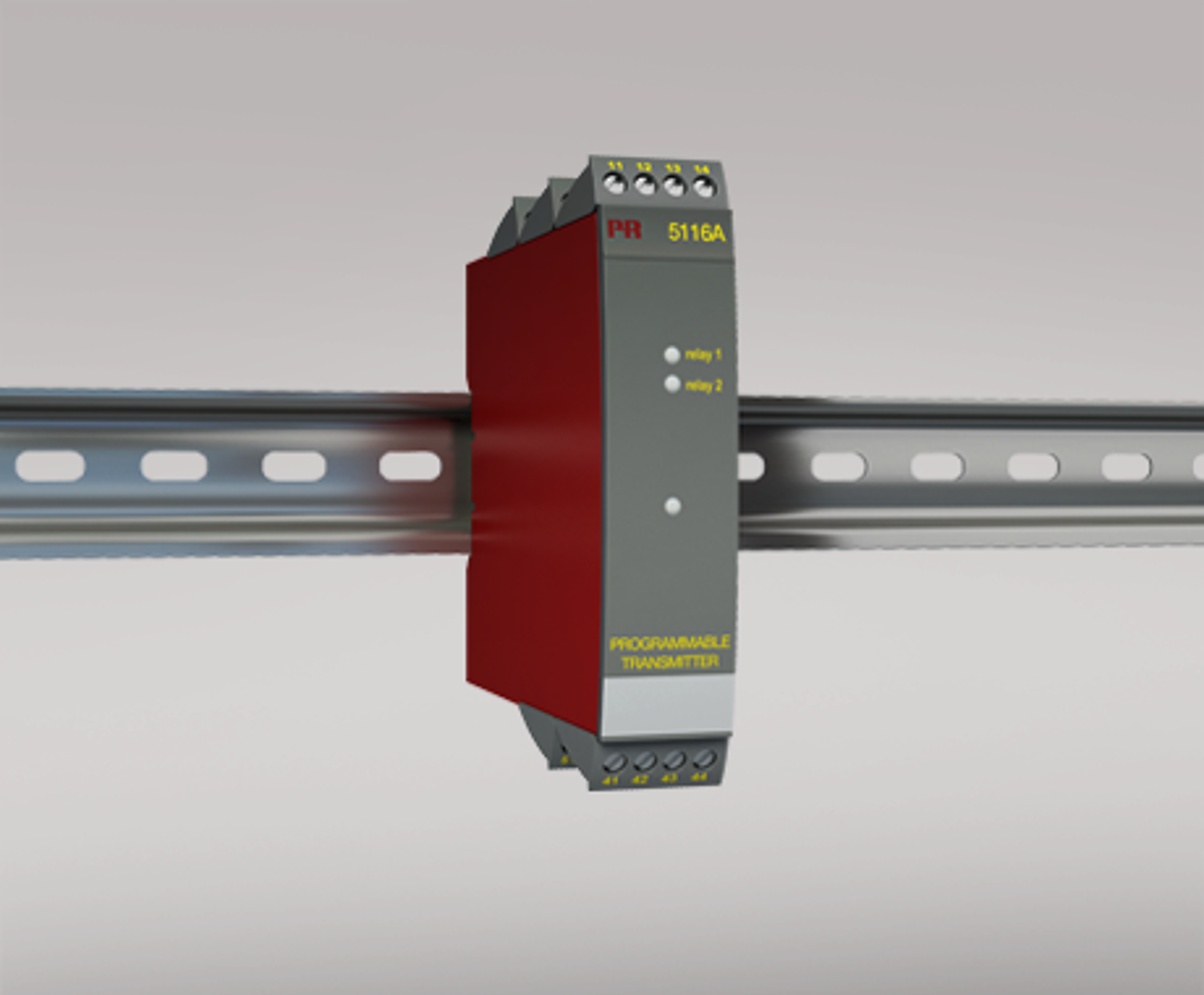

Transmetteur programmable
5116A

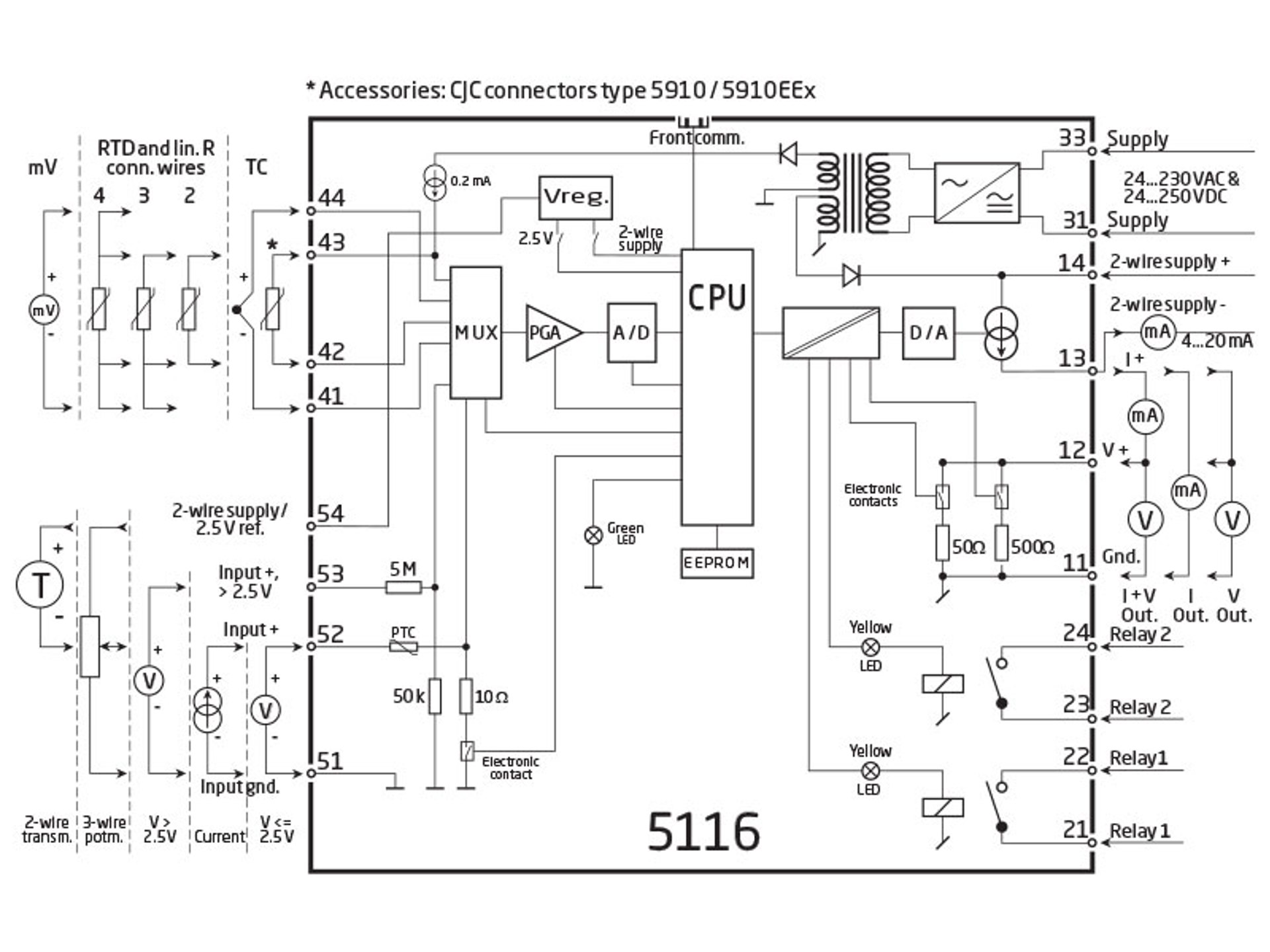

- Entrées : RTD, TC, mV, Ohm, potentiomètre, mA et V
- Alimentation 2-fils > 16,5 V
- Entrée tension bipolaire
- Sorties : courant, tension et 2 relais
- Alimentation multi-tension ca ou cc
Application
- Mesure électronique linéarisée de la température avec un capteur RTD ou un thermocouple.
- Conversion d’une variation de la résistance linéaire en un signal courant ou tension analogique. Signal potentiométrique en provenance de vannes, vannes papillons ou mouvement linéaire.
- Alimentation et isolateur de signaux pour transmetteurs 2-fils.
- Contrôle de procédés avec 2 contacts de relais libre de potentiel qui peuvent être configurés pour des fonctions relais avancées.
- Isolation galvanique de signaux analogiques et mesure de signaux flottants.
Caractéristiques techniques
- Le PR5116A peut être programmé de manière simple et rapide pour l’application choisie en utilisant PReset.
- A l’aide du bouton-poussoir en face avant, l’entrée peut êtré calibrée à la plage du process actuel. La dérive du zéro sur le signal du process peut être corrigée par une seule pression sur le bouton-poussoir.
- La DEL verte en face avant indique un fonctionnement normal ou incorrect du module. Une DEL jaune s’allume pour chaque relais de sortie actif.
- Vérification continue des données sauvegardées.
- Isolation galvanique 3-port de 3,75 kVca.
Montage / installation
- Pour montage vertical ou horizontal sur rail DIN sans espace entre les modules avoisinants et jusqu’à 42 modules par mètre.
Fiche technique et manuels
Fiche technique
- 5116A.pdf
- Dernière version
Manuels
- 5116V107_FR.pdf
- 5116V106_FR.pdf
- 5116V105_FR.pdf
- 5116V104_FR.pdf
- 5116V103_FR.pdf
- 5116V102.pdf
- 5116V101.pdf
- Anciennes versions
- Dernière version
Manuels en russe
- 5116V107_RU.pdf
- 5116V106_RU.pdf
- 5116V105_RU.pdf
- 5116V104_RU.pdf
- 5116V103_RU.pdf
- Anciennes versions
- Dernière version
Documentation complémentaire
Declaration UE de conformité
- 5116DoC_EU_105_FR.pdf
- 5116DoC_EU_104_FR.pdf
- 5116DoC_EU_103_FR.pdf
- 5116DoC_EU_102_FR.pdf
- 5116DoC_EU_101_FR.pdf
- 5116DoC_EU_100_FR.pdf
- Anciennes versions
- Dernière version
Paramètres par défaut
- PR_default_configurations.pdf
- Dernière version
Notice de sécurité
Notice de sécurité
Homologations et certificats
Certificat UL
- 5116A_B_UL.pdf
- Dernière version
Certificat marine DNV
- DNV_2231_41xx_51xx_53xx.pdf
- Dernière version
Declaration EAC
- EAC-Declaration.pdf
- Dernière version
Déclaration DBT EAC
- EAC_LVD-Declaration.pdf
- Dernière version
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Dernière version
Formulaire pour Bon de commande
Conditions environnementales
| Température de fonctionnement | -20°C à +60°C |
| Température de calibration | 20...28°C |
| Humidité relative | < 95% HR (sans cond.) |
| Degré de protection | IP20 |
Spécifications méchaniques
| Dimensions (HxLxP) | 109 x 23,5 x 130 mm |
| Poids, env. | 225 g |
| Type rail DIN | DIN EN 60715/35 mm |
| Taille des fils | 0,13...2,08 mm2 / AWG 26...14 fil multibrins |
| Pression max. avant déformation de la vis | 0,5 Nm |
| Vibration | IEC 60068-2-6 |
| 2...13,2 Hz | ±1 mm |
| 13,2...100 Hz | ±0,7 g |
Spécifications communes
Alimentation |
|
| Tension d’alimentation universelle | 21,6...253 Vca, 50...60 Hz ou 19,2...300 Vcc |
| Fusible | 400 mA SB / 250 Vca |
| Puissance maximale requise | 2,4 W |
| Puissance dissipée max. | ≤ 2,0 W |
Tension d’isolation |
|
| Tension d’isolation, test/opération | 3,75 kVca / 250 Vca |
| PELV/SELV | IEC 61140 |
Temps de réponse |
|
| Entrée température, programmable (0...90%, 100...10%) | 400 ms...60 s |
| Entrée mA / V (programmable) | 250 ms...60 s |
Tensions auxiliaires |
|
| Alim. 2-fils (borne 54...52) | 28...16,5 Vcc / 0...20 mA |
| Programmation | Loop Link |
| Rapport signal / bruit | Min. 60 dB (0...100 kHz) |
| Précision | Mieux que 0,05% de l'echelle configurée |
| Dynamique du signal d’entrée | 22 bit |
| Dynamique du signal de sortie | 16 bit |
| Tensions auxiliaires : Tension de référence | 2,5 Vcc ±0,5% / 15 mA |
| Immunité CEM | < ±0,5% de l'EC |
| Immunité CEM améliorée : NAMUR NE21, critère A, burst | < ±1% de l'EC |
Spécifications d'entrée
Spécifications d'entrée communes |
|
| Décalage max. | 50% de la val. max. sélec. |
Entrée RTD |
|
| Type de RTD | Pt46, Pt100, Ni100, Cu53, R lin. |
| Résis. de ligne par fil | 10 Ω (max. 50 Ω) |
| Courant de capteur | Nom. 0,2 mA |
| Effet de la résistance de ligne 3- / 4-fils | < 0,002 Ω / Ω |
| Détection de rupture capteur | Oui |
Entrée TC |
|
| Type de thermocouple | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Compensation de soudure froide (CSF) | < ±1,0°C |
| Courant de capteur | Nom. 30 μA |
| Détection de rupture capteur | Oui |
Entrée courant |
|
| Gamme de mesure | 0...100 mA |
| Plage de mesure min. (EC) | 4 mA |
| Résistance d’entrée : Avec alimentation | Nom. 10 Ω + PTC 10 Ω |
| Résistance d’entrée : Sans alimentation | RSHUNT = ∞, Vchute < 6 V |
| Détection de rupture capteur | Interrup. de boucle 4...20 mA |
Entrée tension |
|
| Gamme de mesure |
0...250 Vcc
-2500...+2500 mV |
| Plage de mesure min. (EC) | 5 mV |
| Résistance d’entrée |
Nom. 10 MΩ (≤ 2,5 Vcc)
Nom. 5 MΩ (> 2,5 Vcc) > 5 MΩ (entrée mV) |
| Potentiomètre via 2,5 V tension de référence | 170 Ω |
Spécifications de sortie
Sortie courant |
|
| Gamme de signal | 0...20 mA |
| Plage de signal min. | 10 mA |
| Charge (à la sortie courant) | ≤ 600 Ω |
| Stabilité sous charge | ≤ 0,01% de l’EC / 100 Ω |
| Limite de courant | ≤ 28 mA |
| Indication de rupture capteur | Programmable 0...23 mA |
| NAMUR NE43 Haut/bas d'échelle | 23 mA / 3,5 mA |
Sortie mA 2-fils passive |
|
| Gamme de signal | 4...20 mA |
| Stabilité de charge | ≤ 0,01% de l'EC / 100 Ω |
| Aliment. externe 2-fils max. | 29 Vcc |
| Effet d’une variation de la tension d’aliment. ext. 2-fils | < 0,005% de l'EC / V |
Sortie tension |
|
| Gamme de signal | 0...10 VDC |
| Plage de signal min. | 500 mV |
| Charge (à sortie tension) | ≥ 500 kΩ |
Sortie relais |
|
| Fonctions relais |
Croissante / décroissante
Fenêtre |
| Tension max. | 250 Vca / Vcc |
| Courant max. | 2 A |
| Puissance ca max. | 500 VA |
| Courant cc max., charge résistive > 30 Vcc | Voir le manuel |
| Action en cas d’erreur capteur | Ouver./ferm./maint./auc. |
| EC | Echelle configurée |
Compatibilité avec les normes
| CEM | 2014/30/UE |
| DBT | 2014/35/UE |
| RoHS | 2011/65/UE |
| EAC | TR-CU 020/2011 |
Homologations
| c UL us, UL 508 | E231911 |
| DNV Marine | TAA0000101 |
