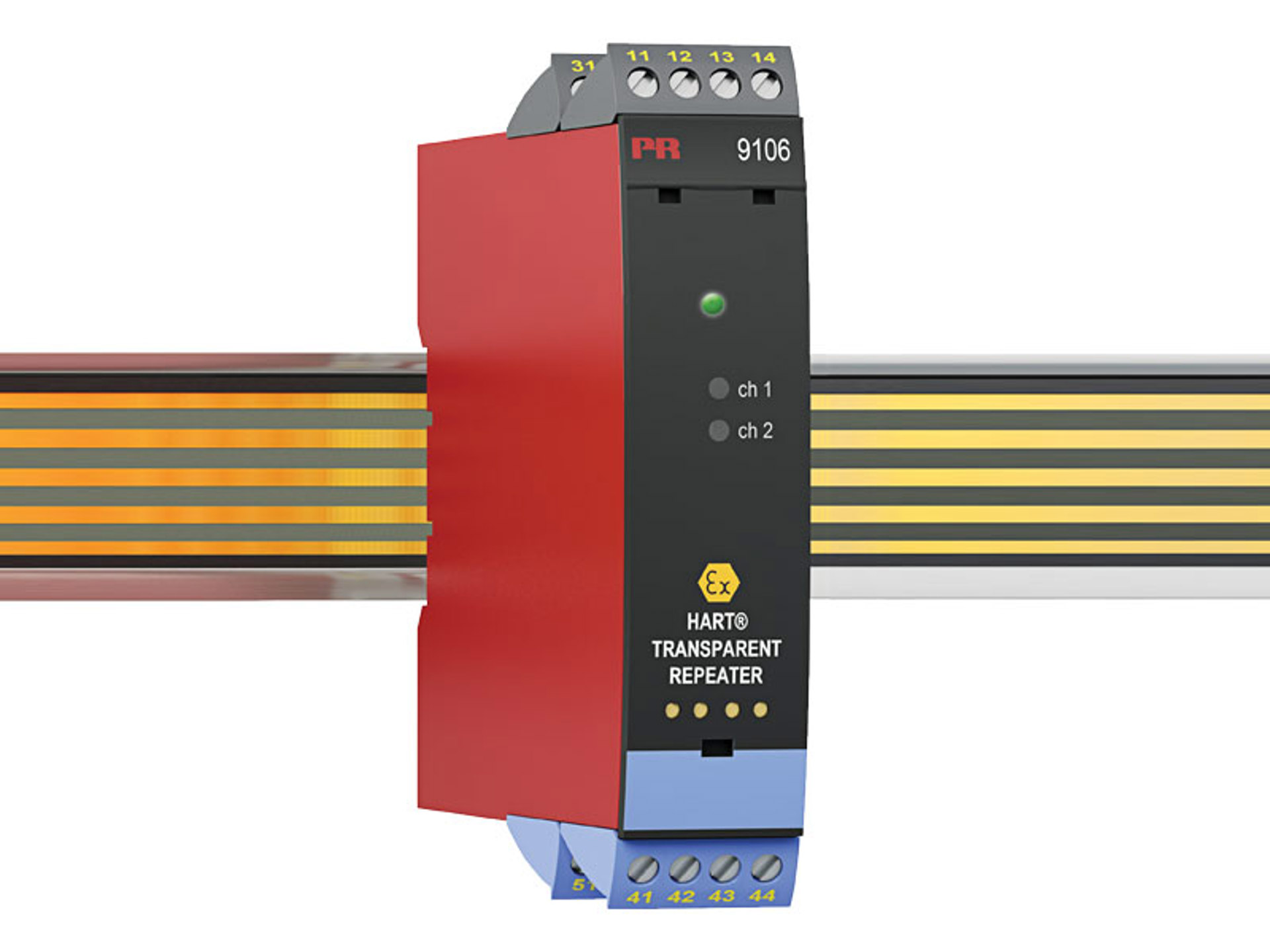

Ripetitore con trasparenza HART
9106B
- Alimentazione a 24 VDC comune su guida DIN o tramite morsetti
- Ingressi analogici in mA attivi o passivi
- Uscita passiva/attiva sugli stessi due terminali

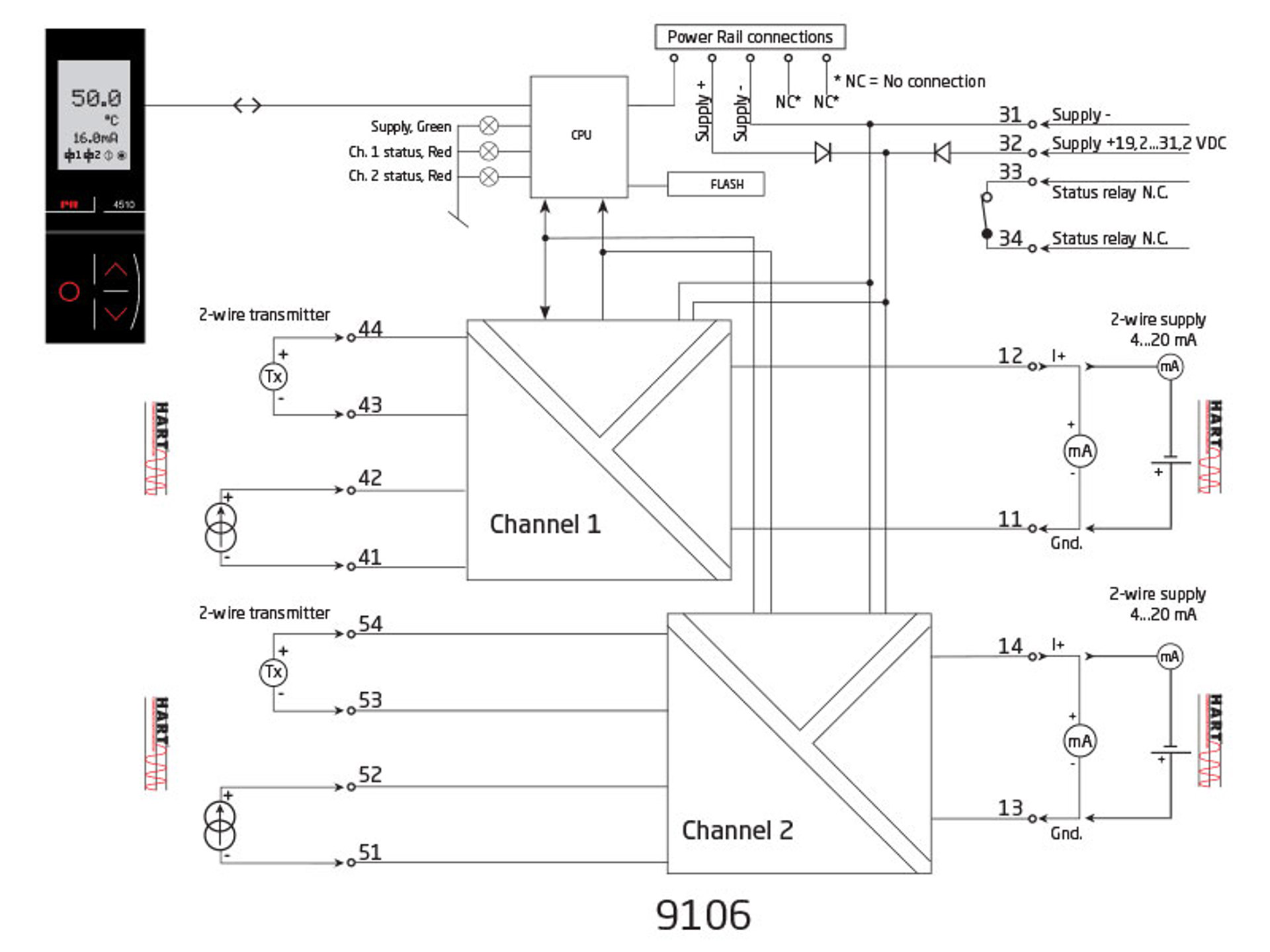

- Funzione di duplicazione - 1 ingresso - 2 uscite
- Certificazione SIL3 Full Assessment in conformità alle IEC 61508
Applicazioni
- 9106 é una barriera ripetitore 1:1 con isolamento galvanico a 1 o 2 canali per applicazioni di sicurezza intrinseca.
- Il dispositivo può alimentare trasmettitori SMART, in tecnica a 2 fili o ricevere correnti attive. I protocolli HART & BRAIN sono supportati e possono essere trasferiti in modo bidirezionale.
- Il 9106B può essere installato in zona sicura o in zona 2 / CI.1, div. 2 e ricevere segnali da zona 0, 1, 2 e zona 20, 21, 22 incluso gruppo miniere / classe I/II/III, Div.1 ,Gr. A-G.
- Per motivi di duplicazione, le uscite possono essere inviata a due diversi DCS/PLC/HMI o qualsiasi sistema di monitoraggio.
- In applicazioni di sicurezza (SIL loop), il 9106BxBx può essere utilizzato come uno splitter con la seguente configurazione in uscita:
• Quando si utilizza il 9106BxBx in una funzione di sicurezza SIL 2, il canale 1 è utilizzato per il Safety Loop. Canale 2 può essere utilizzato per qualsiasi dispositivo non di sicurezza.
• Per motivi di sicurezza superiori (SIL 3), 9106BxBx può essere utilizzato come uno splitter per il loop SIL 3. Canale 1 e 2 sono quindi collegati allo stesso PLC di sicurezza, in cui il canale 2 viene utilizzato come canale di diagnostica ridondante (per ulteriori informazioni, consultare il Certificato FMEDA e Safety Manual).
Funzioni avanzate
- Monitoraggio di eventuali errori o della rottura del cavo in ingresso.
- Adatto per l'uso in sistemi fino a Performance Level (PL) "d" secondo ISO-13849.
Caratteristiche tecniche
- Alto isolamento galvanico a 2,6 kVAC.
- Veloce tempo di risposta: < 5 ms.
- Precisione elevata migliore di 0,1%.
- Alimentazione del trasmettitore a due fili > 16 V.
Montaggio
- Montaggio orizzontale o verticale, senza necessitá di ulteriore distanziamento tra moduli adiacenti.
Scheda tecnica & manuali
Scheda tecnica
- 9106B.pdf
- Ultima versione
Manuali
- 9106V002_111_UK.pdf
- 9106V002_110_UK.pdf
- 9106V002_109_UK.pdf
- 9106V002_108_UK.pdf
- 9106V002_107_UK.pdf
- 9106V002_106_UK.pdf
- 9106BV002_105_UK.pdf
- 9106BV002_104_UK.pdf
- 9106BV002_103_UK.pdf
- 9106BV002_102_UK.pdf
- 9106BV002_101_UK.pdf
- 9106BV001_100_UK.pdf
- 9106AV002_102_UK.pdf
- 9106AV002_101_UK.pdf
- 9106AV002_100_UK.pdf
- Versione precedente
- Ultima versione
Manuali in russo
- 9106V002_111_RU.pdf
- 9106V002_110_RU.pdf
- 9106V002_109_RU.pdf
- 9106V002_108_RU.pdf
- 9106V002_107_RU.pdf
- 9106V002_106_RU.pdf
- 9106BV002_105_RU.pdf
- 9106BV002_104_RU.pdf
- 9106BV002_103_RU.pdf
- 9106BV002_102_RU.pdf
- Versione precedente
- Ultima versione
Manuali in portoghese ((Brasile)
- 9106V002_111_BR.pdf
- 9106V002_110_BR.pdf
- 9106V002_109_BR.pdf
- 9106V002_108_BR.pdf
- 9106V002_107_BR.pdf
- 9106V002_106_BR.pdf
- 9106BV002_105_BR.pdf
- 9106BV002_104_BR.pdf
- 9106BV002_103_BR.pdf
- 9106BV002_102_BR.pdf
- Versione precedente
- Ultima versione
Manuali in coreano
- 9106V002_111_KR.pdf
- 9106V002_110_KR.pdf
- 9106V002_109_KR.pdf
- 9106V002_108_KR.pdf
- Versione precedente
- Ultima versione
Approvazioni & certificati
Certificato ATEX
- 9106B_11ATEX0244X_issue4.pdf
- 9106B_11ATEX0244X_issue3.pdf
- 9106B_11ATEX0244X_issue2.pdf
- 9106B_11ATEX0244X_issue1.pdf
- Versione precedente
- Ultima versione
Certificato IECEx
- 9106BIEC_110084X_issue3.pdf
- 9106BIEC_110084X_issue2.pdf
- 9106BIEC_110084X_issue1.pdf
- 9106BIEC_110084X_issue0.pdf
- Versione precedente
- Ultima versione
Certificato UKEX
- 9106B_23UKEX0107X_issue0.pdf
- 9106B_21UKEX0171X_issue0.pdf
- Versione precedente
- Ultima versione
Certificato FM
- 9106_9107_FM16US0465X_FM16CA0213X.pdf
- 9106_9107_FM.pdf
- Versione precedente
- Ultima versione
Certificato INMETRO
- 9106_INMETRO_230003X_issue0.pdf
- 9106_INMETRO_160001X_issue2.pdf
- 9106_INMETRO_160001X_issue1.pdf
- 9106_INMETRO_160001X_issue0.pdf
- Versione precedente
- Ultima versione
Certificato SIL
- 9106_002_SIL.pdf
- Ultima versione
Certificato UL
Certificato CCC
- 9106_CCC_2023_04.pdf
- 9106_CCC_2020_11.pdf
- Versione precedente
- Ultima versione
Certificato KCs
- 9106B_KCs_21_AV4BO_0167X_0168X.pdf
- Ultima versione
Certificato marina DNV
Certificato ClassNK
- ClassNK-TA24034M_91xx_92xx_94xx.pdf
- Ultima versione
Dichiarazione EAC
- EAC-Declaration.pdf
- Ultima versione
Certificato EAC Ex
- EAC_Ex.pdf
- Ultima versione
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Ultima versione
Documentazione supplementare
Dichiarazione UE di conformità
- 9106DoC_EU_104_UK.pdf
- 9106DoC_EU_103_UK.pdf
- 9106DoC_EU_102_UK.pdf
- 9106DoC_EU_101_UK.pdf
- 9106DoC_EU_100_UK.pdf
- Versione precedente
- Ultima versione
Dichiarazione UKCA di conformità
- 9106DoC_UKCA_100.pdf
- Ultima versione
Manuale di configurazione Modbus
- 9106_MCM_102.pdf
- 9106_MCM_101.pdf
- 9106_MCM_100.pdf
- Versione precedente
- Ultima versione
Rapporto FMEDA
- PR_9106_9107_060319_R025_FMEDA_V2R1.pdf
- Ultima versione
Dichiarazione ISO 13849
- 9106_ISO_13849_declaration.pdf
- Ultima versione
Dati EMC
- 9000_EMC_data.pdf
- Ultima versione
Configurazioni predefinite
- PR_default_configurations.pdf
- Ultima versione
Note di sicurezza
Note di sicurezza
- SN9106_112_2306.pdf
- SN9106_111_2049.pdf
- SN9106_110_2026.pdf
- SN9106_109_2007.pdf
- SN9106_108_1907.pdf
- SN9106_107_1620.pdf
- SN9106_106_1613.pdf
- SN9000_105_1503.pdf
- Versione precedente
- Ultima versione
Modulo di ordine
Condizioni ambientali
| Temperatura di funzionamento | -20°C fino a +60°C |
| Temperatura di immagazzinamento | -20°C fino a +85°C |
| Temperatura di calibrazione | 20...28°C |
| Umidità | < 95% (senza cond.) |
| Grado di protezione | IP20 |
| Installazione per | Grado di inquinamento 2 & cat. di misura / sovratensioni II |
Caratteristiche meccaniche
| Dimensioni (AxLxP) | 109 x 23,5 x 104 mm |
| Dimensioni (AxLxP) c. PR 4500 | 109 x 23,5 x 131 mm |
| Peso approssimativo | 250 g |
| Tipo guida DIN | DIN EN 60715/35 mm |
| Dimensione filo | 0,13...2,08 mm2 / AWG 26...14 cavo a trefoli |
| Torsione ammessi sui morsetti | 0,5 Nm |
| Vibrazione | IEC 60068-2-6 |
| 2...13,2 Hz | ±1 mm |
| 13,2...100 Hz | ±0,7 g |
Caratteristiche comuni
Alimentazione |
|
| Alimentazione | 19,2...31,2 VDC |
| Fusibile | 1,25 A SB / 250 VAC |
| Potenza necessaria massimo | ≤ 1,1 W / ≤ 1,9 W (1 / 2 can.) |
| Max. dissipazione, 1 / 2 canali | ≤ 0,8 W / ≤ 1,2 W |
Tensione d’isolamento |
|
| Test/funzione: Ingressi ad altri | 2,6 kVAC / 300 VAC isolamento rinforzato |
| Uscita analogca a l’alimentazione | 2,6 kVAC / 300 VAC isolamento rinforzato |
| Relé di stato a l’alimentazione | 1,5 kVAC / 150 VAC isolamento rinforzato |
Tempo di risposta |
|
| Tempo di risposta (0...90%, 100...10%) | < 5 ms |

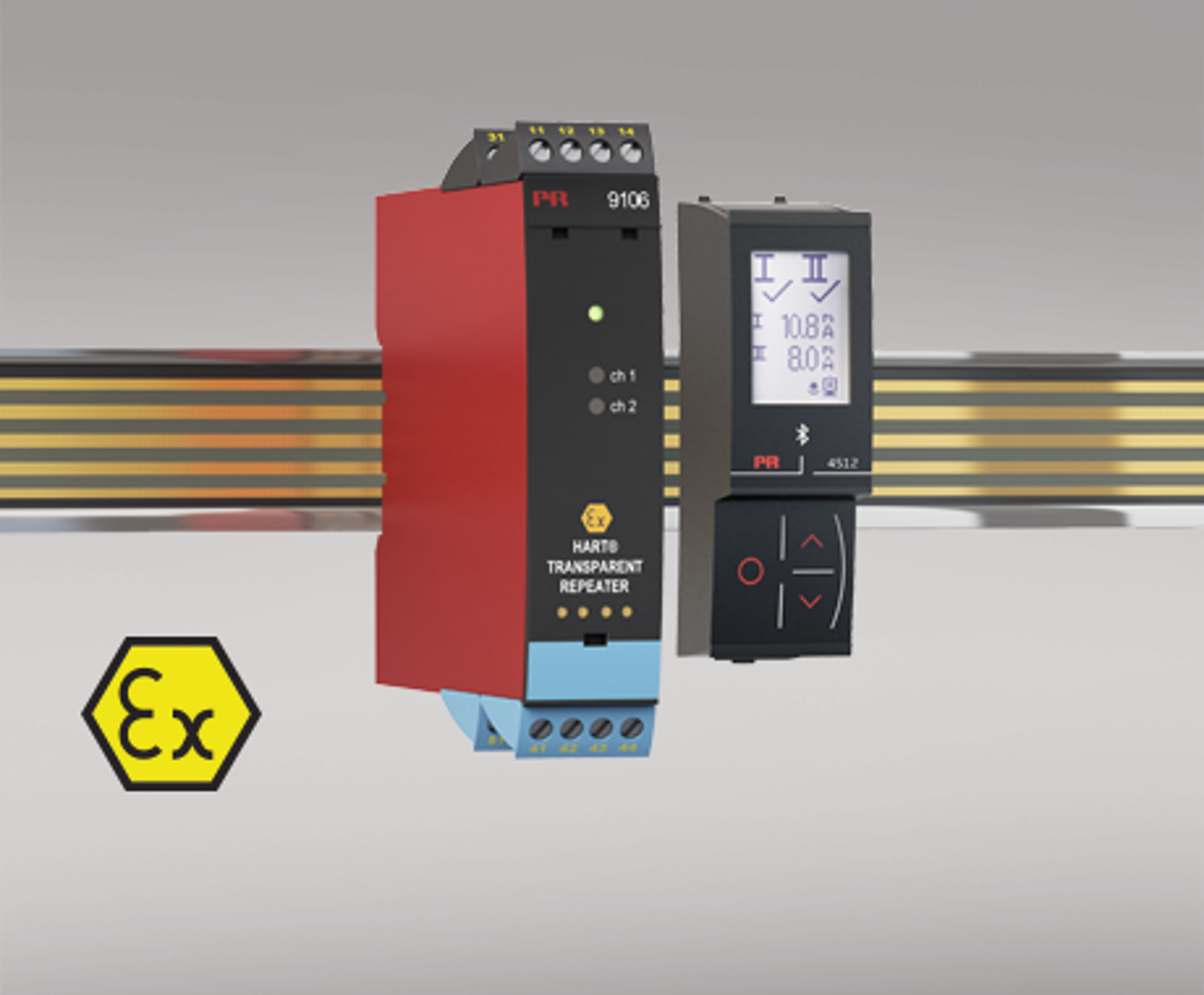

| Programmazione | Interfacce di comunicazione PR 4500 |
| Dinamicà segnale, in ingresso | Catena del segnale analogico |
| Dinamicà segnale, in uscita | Catena del segnale analogico |
| Range frequenza comunicazione SMART bidirezionale | 0,5...7,5 kHz |
| Rapporto segnale/rumore | > 60 dB |
| Precisione | Migliore che 0,1% del campo selezionato |
| mA, precisione assoluta | ≤ ±16 μA |
| mA, coefficiente di temperatura | ≤ ±1,6 μA / °C |
| Effetto variazione tensione di alimentazione sull’uscita (nom. 24 VDC) | < ±10 μA |
| Immunità EMC | < ±0,5% del campo |
| Immunità estesa EMC: NAMUR NE21, criterio A, scarica | < ±1% del campo |
Caratteristiche di ingresso
Ingresso in corrente |
|
| Campo di misura | 3,5...23 mA |
| Alimentazione trasmettitore a due fili 9106B1x (Uo=27,5 VDC) | >16 V / 20 mA |
| Alimentazione trasmettitore a due fili 9106B2x (Uo=25,3 VDC) | >15 V / 20 mA |
| Rilevamento guasto sensore: Interruzione di loop 4...20 mA | < 1 mA |
| Caduta di tensione ingressi, modulo alimentato | < 4 V @ 23 mA |
| Caduta di tensione ingressi, modulo non alimentato | < 6 V @ 23 mA |
Caratteristiche di uscita
Uscita in corrente |
|
| Campo del segnale | 3,5...23 mA |
| Carico (a uscita in corrente) | ≤ 600 Ω |
| Stabilità de carico | ≤ 0,01% d. campo / 100 Ω |
| Limite corrente | ≤ 28 mA |
Uscita mA passiva 2 fili |
|
| Effetto dell’alimentazione esterna cambiamento di tensione | < 0,005% del campo / V |
| Alim. 2 fili esterna max. | 26 VDC |
Relé del stato |
|
| Contatto relé | N.C. |
| Range di program. setpoint basso | 0...29,9 mA |
| Range di program. setpoint alto | 0...29,9 mA |
| Isteresi setpoint | 0,1 mA |
| Max. tensione | 125 VAC / 110 VDC |
| Max. corrente | 0,5 AAC / 0,3 ADC |
| Max. tensione - installazione pericolosa | 32 VDC / 32 VAC |
| Max. corrente - installazione pericolosa | 1 ADC / 0,5 AAC |
| del campo | = range 4...20 mA |
Compatibilità con normative
| EMC | 2014/30/UE & UK SI 2016/1091 |
| LVD | 2014/35/UE & UK SI 2016/1101 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
| EAC LVD | TR-CU 004/2011 |
Approvazioni
| ATEX | DEKRA 11ATEX0244 X |
| IECEx | DEK 11.0084X |
| UKEX |
DEKRA 21UKEX0171X
DEKRA 23UKEX0107X |
| c FM us | FM16US0465X / FM16CA0213X |
| INMETRO | DEKRA 23.0003X |
| c UL us, UL 61010-1 | E314307 |
| c UL us, UL 913 | E233311 (solo 9106xxx-U9) |
| CCC | 2020322309003231 |
| KCs | 21_AV4BO_0167X / 21_AV4BO_0168X (solo 9106Bxx-KCs) |
| EAC Ex | RU C-DK.HA65.B.00355/19 |
| DNV Marina | TAA00000JD |
| ClassNK | TA24034M |
| SIL | Certificata SIL 2 / SIL 3 Fully Assessed in conformità alle IEC 61508 |
