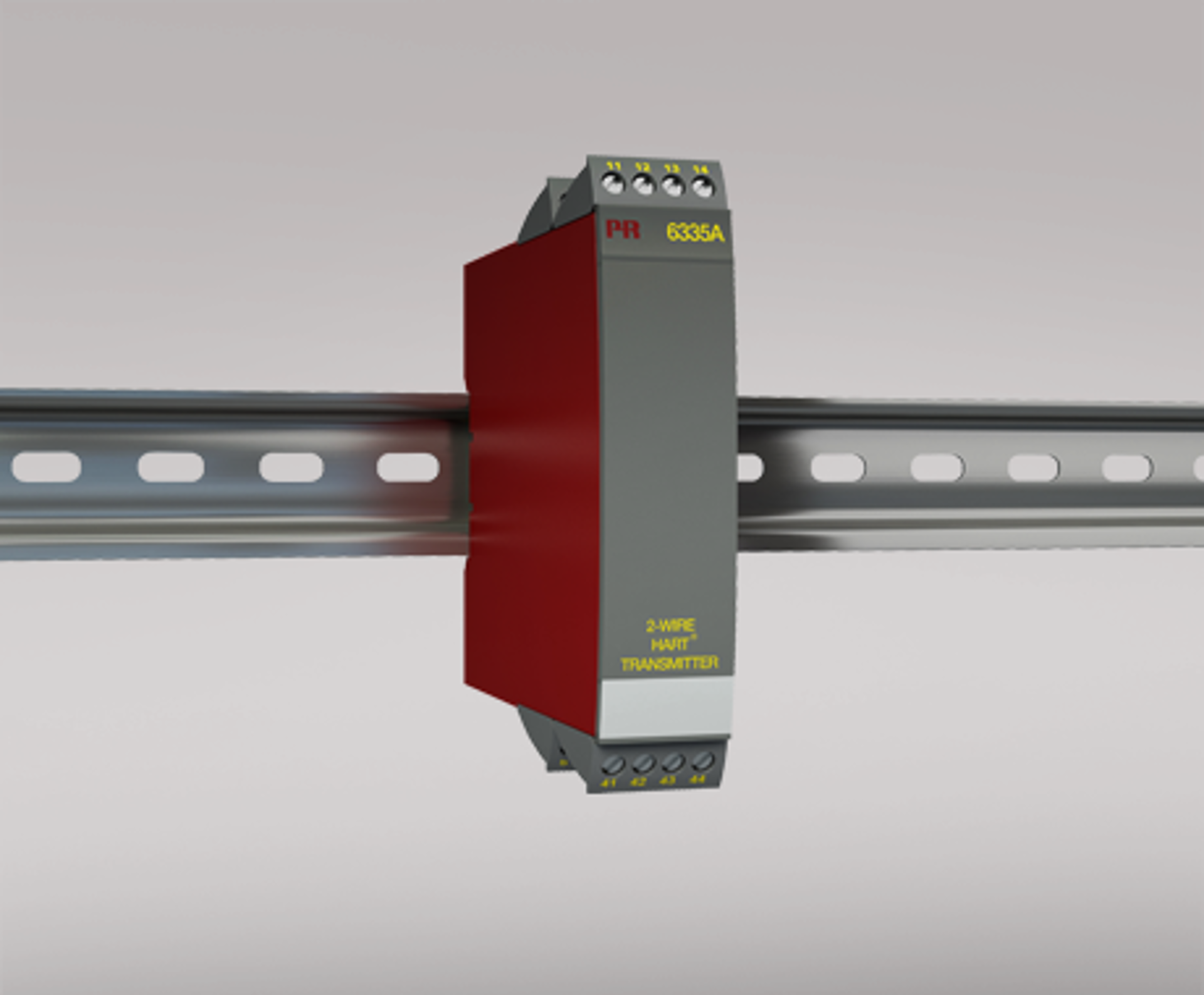

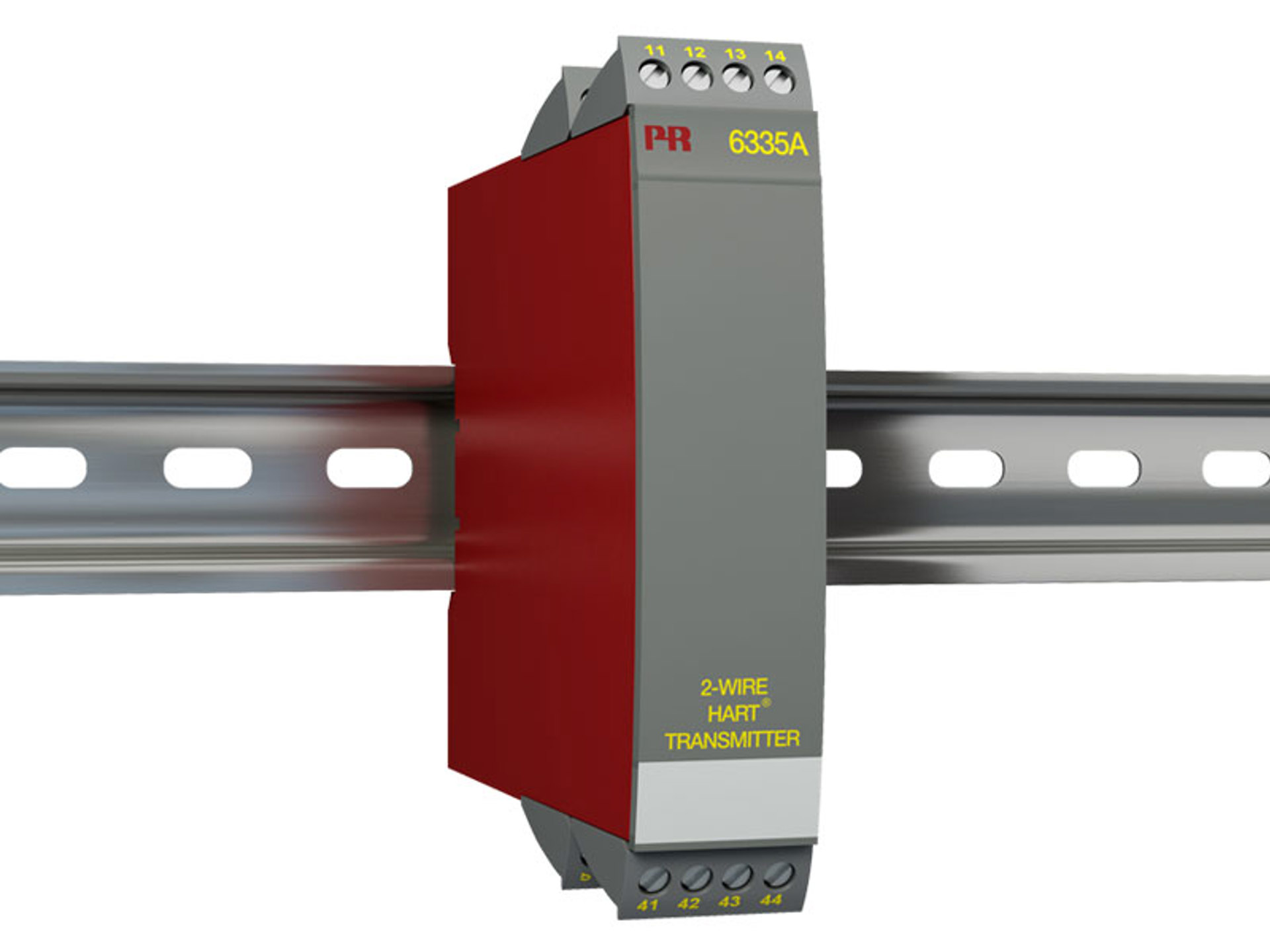

Trasmettitore HART a due fili
6335A
- Ingressi per RTD, TC, Ohm o mV
- Elevata precisione di misura
- Protocollo HART 5
- Separazione galvanica
- Versione 1 o 2 canali
Applicazioni
- Misura di temperatura linearizzata per segnali provenienti da termoelementi come termocoppie, Pt100…Pt1000 o Ni100…Ni1000.
- Differenza o media su 2 misure di resistenza, tensioni, termocoppie e termoresistenze.
- Conversione di resistenze lineari in mA - per esempio livelli potenziometrici o sensori di livello Ohm.
- Conversione di segnali bipolari in mV nello standard 4…20 mA.
- Connessione fino a 15 trasmettitori ad un segnale a due fili digitale con comunicazione HART.
Caratteristiche tecniche
- In pochi secondi è possibile programmare il PR6335A per tutti i campi di temperatura definiti dalle normative.
- Per RTD e resistenze lineari è possibile usufruire della compensazione per il collegamento a 2, 3 e 4 fili.
- Il 6335A è concipito con un elevato livello di sicurezza e di conseguenza adatto per applicazioni SIL.
- Limiti programmabili per segnali d’uscita.
- Verifica continua dei parametri critici memorizzati.
- Rilevamento guasto sensore in conformità alle norme NAMUR NE89.
Installazione e montaggio
- Predisposto per l’aggancio alla guida DIN, orizzontalmente o verticalmente. In un metro lineare di spazio a quadro, la versione a 2 canali consente la gestione di 84 segnali.
- Configurazione tramite interfacce di comunicazione HART standard o con PR 5909 Loop Link.
- Il 6335A può essere installato in Zona 2, 22 / Cl.1, Div. 2, Gr. A, B, C, D.
Scheda tecnica & manuali
Scheda tecnica
- 6335A.pdf
- Ultima versione
Manuali
- 6335V115_UK.pdf
- 6335V114_UK.pdf
- 6335V113_UK.pdf
- 6335V112_UK.pdf
- 6335V111_UK.pdf
- 6335V110_UK.pdf
- 6335V109.pdf
- 6335V108.pdf
- 6335V107.pdf
- 6335V106.pdf
- 6335V105.pdf
- Versione precedente
- Ultima versione
Manuali in russo
- 6335V115_RU.pdf
- 6335V114_RU.pdf
- 6335V113_RU.pdf
- 6335V112_RU.pdf
- 6335V111_RU.pdf
- 6335V110_RU.pdf
- 6335L108_RU.pdf
- 6335L107_RU.pdf
- Versione precedente
- Ultima versione
Approvazioni & certificati
Certificato ATEX
- 6335A_20ATEX0109X_issue00.pdf
- 6335A_10ATEX0006X_issue03.pdf
- 6335A_10ATEX0006X_issue02.pdf
- 6335A_10ATEX0006X_issue01.pdf
- 6335A_09ATEX0148X_issue07.pdf
- 6335A_09ATEX0148X_issue06.pdf
- 6335A_09ATEX0148X_issue05.pdf
- 6335A_09ATEX0148X_issue04.pdf
- Versione precedente
- Ultima versione
Certificato IECEx
- 6335AIEC_200063X_issue00.pdf
- 6335AIEC_100084X_issue05.pdf
- 6335AIEC_100084X_issue04.pdf
- 6335AIEC_100084X_issue03.pdf
- 6335AIEC_100084X_issue01.pdf
- Versione precedente
- Ultima versione
Certificato CSA
- 533x_633x_CSA.pdf
- Ultima versione
Certificato FM
- 53xx_633x_FM17US0013X.pdf
- Ultima versione
Certificato INMETRO
- INMETRO_5335_5337_6335_6337_230011X_issue0.pdf
- Ultima versione
Dichiarazione EAC
- EAC-Declaration.pdf
- Ultima versione
Certificato EAC Ex
- EAC_Ex.pdf
- Ultima versione
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Ultima versione
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Ultima versione
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Ultima versione
Documentazione supplementare
Dichiarazione UE di conformità
- 6335DoC_EU_103_UK.pdf
- 6335DoC_EU_102_UK.pdf
- 6335DoC_EU_101_UK.pdf
- 6335DoC_EU_100_UK.pdf
- Versione precedente
- Ultima versione
Dichiarazione UKCA di conformità
- 6335DoC_UKCA_100_UK.pdf
- Ultima versione
Dichiarazione CCC
- 5000_6000_series_CCC_statement.pdf
- Ultima versione
Rapporto FMEDA
- FMEDA_6335_R026V3R2.pdf
- Ultima versione
Dichiarazione SIL
- 5335_6335_5337_6337_7501_SIL1_declaration_Potmeter_V2.pdf
- 5335_6335_5337_6337_7501_SIL2_declaration_V2.pdf
Configurazioni predefinite
- PR_default_configurations.pdf
- Ultima versione
Note di sicurezza
Note di sicurezza
- SN6300-2_109_2418.pdf
- SN6300-2_108_2307.pdf
- SN6300-2_107_2226.pdf
- SN6300-2_106_2031.pdf
- SN6300-2_105_1803.pdf
- SN6300-2_104_1650.pdf
- SN6300-2_103_1616.pdf
- SN6300_102_1506.pdf
- Versione precedente
- Ultima versione
Modulo di ordine
Condizioni ambientali
| Temperatura di funzionamento | -40°C fino a +85°C |
| Temperatura di immagazzinamento | -40°C fino a +85°C |
| Temperatura di calibrazione | 20...28°C |
| Umidità | < 95% (senza cond.) |
| Grado di protezione | IP20 |
Caratteristiche meccaniche
| Dimensioni (AxLxP) | 109 x 23,5 x 104 mm |
| Peso (1 / 2 canali) | 145 / 185 g |
| Tipo guida DIN | DIN EN 60715/35 mm |
| Dimensione filo | 0,13...2,08 mm2 / AWG 26...14 cavo a trefoli |
| Torsione ammessi sui morsetti | 0,5 Nm |
Caratteristiche comuni
Alimentazione |
|
| Alimentazione | 8,0...35 VDC |
| Dissipazione, 1 / 2 canali | 19 mW...0,8 / 1,6 W |
Tensione d’isolamento |
|
| Tensione d’isolamento, prova/funzione | 1,5 kVAC / 50 VAC |
Tempo di risposta |
|
| Tempo di risposta (programmabile) | 1...60 s |
| Caduta di tensione | 8,0 VDC |
| Tempo di riscaldamento | 30 s |
| Programmazione | Loop Link & HART |
| Rapporto segnale/rumore | Min. 60 dB |
| Precisione | Migliore che 0,05% del campo selezionato |
| Dinamicà segnale, in ingresso | 22 bit |
| Dinamicà segnale, in uscita | 16 bit |
| Effetto della variazione della tensione di alimentazione | < 0,005% del campo / VDC |
| Immunità EMC | < ±0,1% del campo |
| Immunità estesa EMC: NAMUR NE21, criterio A, scarica | < ±1% del campo |
Caratteristiche di ingresso
Caratteristiche di ingresso comuni |
|
| Max. offset | 50% del val. max. selez. |
Ingresso RTD |
|
| Tipi di RTD | Pt100…1000, Ni100...1000, R lin. |
| Resistenza del cavo per filo | 5 Ω (Consentito fino a 50 ohm per conduttore con ridotta precisione nella misura) |
| Corrente sensore | Nom. 0,2 mA |
| Effetto sulla resistenza cavo sensore (3- / 4-fili) | < 0,002 Ω / Ω |
| Rilevamento guasto sensore | Si |
Ingresso di resistenza lineare |
|
| Resistenza lineare min....max. | 0 Ω...7000 Ω |
Ingresso TC |
|
| Tipi di TC | B, E, J, K, L, N, R, S, T, U, W3, W5 |
| Compensazione di giunto freddo (CJC) | < ±1,0°C |
| Rilevamento guasto sensore | Si |
| Corrente guasto sensore: Durante il rilevamento / ulteriore | Nom. 33 μA / 0 μA |
Ingresso in tensione |
|
| Campo di misura | -800...+800 mV |
| Campo di misura minimo | 2,5 mV |
| Resistenza d’ingresso | 10 MΩ |
Caratteristiche di uscita
Uscita in corrente |
|
| Campo del segnale | 4…20 mA |
| Campo minimo del segnale | 16 mA |
| Carico (a uscita in corrente) | ≤ (Valiment. - 8) / 0,023 [Ω] |
| Stabilità de carico | ≤ 0,01% d. campo / 100 Ω |
| Indicazione guasto sensore | Programmabile 3,5…23 mA |
| NAMUR NE43 Upscale/Downscale | 23 mA / 3,5 mA |
Caratteristiche di uscita comuni |
|
| Tempo di aggiornamento | 440 ms |
| del campo | = dell’intervallo attualmente selezionato |
Compatibilità con normative
| EMC | 2014/30/UE & UK SI 2016/1091 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Approvazioni
| ATEX | DEKRA 20ATEX0109X |
| IECEx | DEK 20.0063X |
| CSA | 1125003 |
| FM | FM17US0013X |
| INMETRO | DEKRA 23.0011X |
| EAC Ex | RU C-DK.HA65.B.00355/19 |
| SIL | Valutazione hardware installazione nelle applicazioni di SIL |
