Trasmettitore di temperatura a 2 fili HART 7
6437D
- Ingressi in RTD, TC, potenziometro, resistenza lin. e mV bipolare

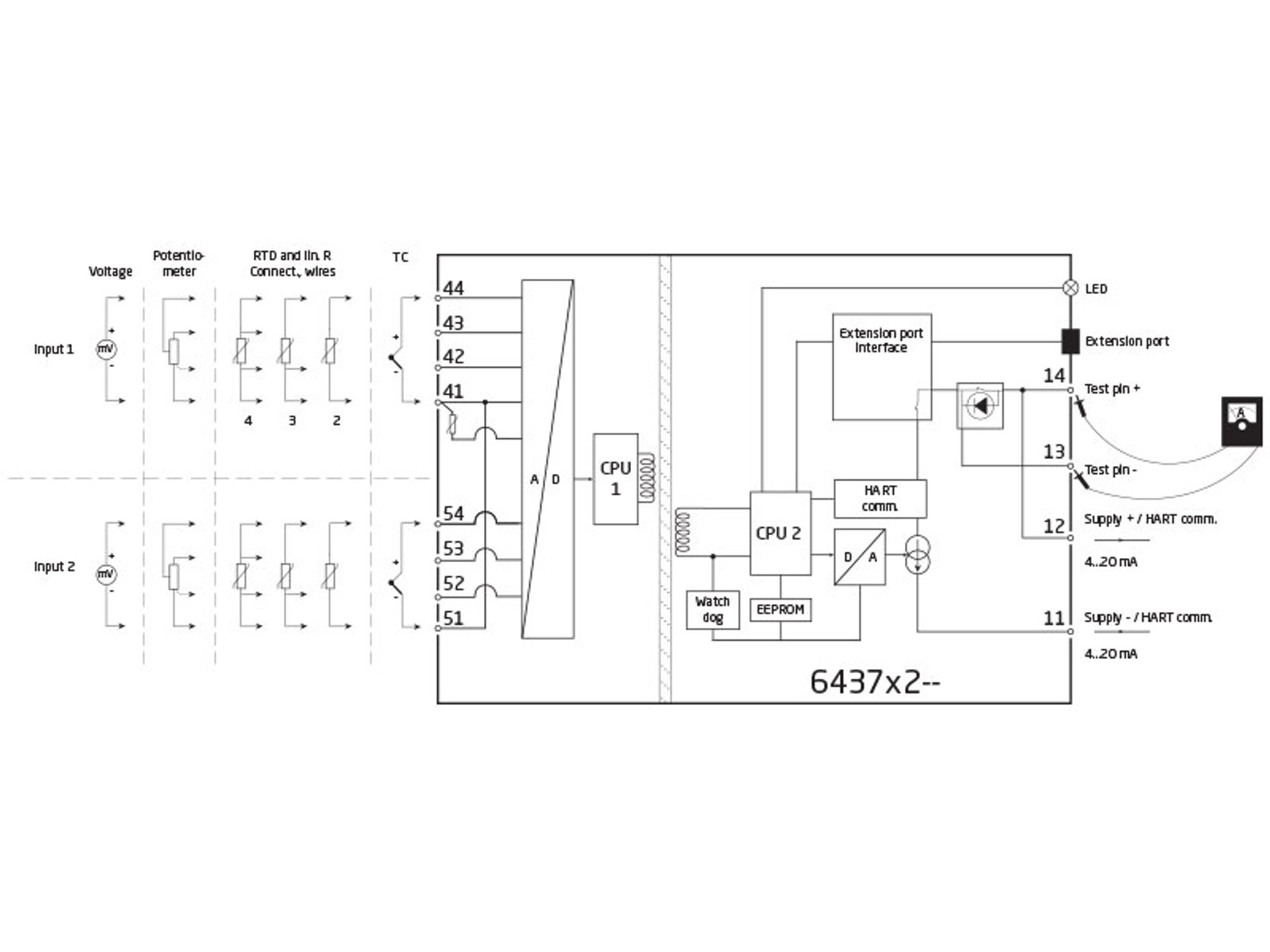

- Singolo o reale doppio ingresso, con sensore ridondato
- Esteso range di temperatura ambiente operativa, da -50 a +85°C
- Precisione totale da 0,014
- Isolamento galvanico 2,5 kVAC
- Full assessment a IEC61508 : 2010 per applicazioni SIL 2/3
Applicazioni
- Misura della temperatura di numerosi tipi di TC e RTD.
- Conversione di ingressi di resistenze lineari e di potenziometri a campo esteso in 4…20 mA.
- Conversione di segnali mV bipolari in 4…20 mA.
- Integrazione in programmi di gestione delle risorse.
- Applicazioni critiche che richiedono altissimi livelli di precisione.

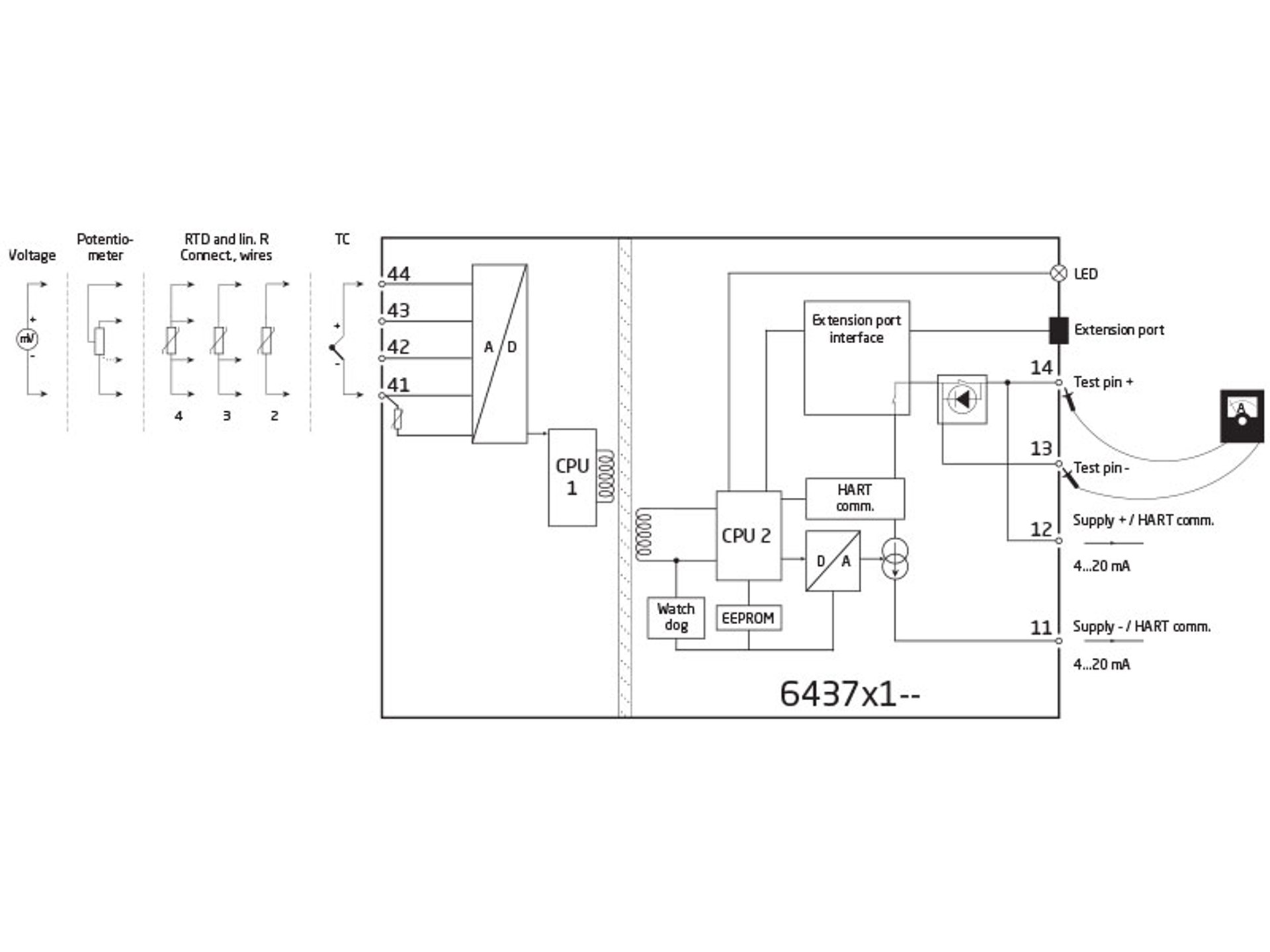

Caratteristiche tecniche
- Trasmettitore a doppio ingresso reale; accetta la più estesa gamma di combinazioni di doppi ingressi.
- Sensore ridondante: l'uscita passa automaticamente al sensore secondario in caso di malfunzionamento del sensore principale, eliminando i tempi di inattività.
- Rilevamento della deriva del sensore - per ottimizzare la manutenzione.
- Mappatura dinamica delle variabili per i dati di processo: come tracciamento di valore medio, differenziale, min./max.
- Estrema precisione del segnale digitale e analogico su tutto il campo di ingresso e in tutte le condizioni ambientali.
- Grande compatibilità dei sensori, anche con linearizzazioni Callendar-Van Dusen e personalizzate.
- I limiti di ingresso programmabili con misurazione dei tempi di attività garantiscono la massima tracciabilità dei processo e la protezione del sensore in caso di fuori-scala.
- IEC 61508 : 2010 Full Assessment fino a SIL 3, oltre a test avanzati di sicurezza funzionale EMC in conformità a IEC 61236-3-1.
- 6437xxSx è adatto per l'uso in sistemi fino a Performance Level (PL) "d" secondo ISO-13849.
- Conforme a NAMUR NE21, NE43, NE44e NE89 e fornisce informazioni diagnostiche secondo NE107.
Montaggio / installazione / programmazione

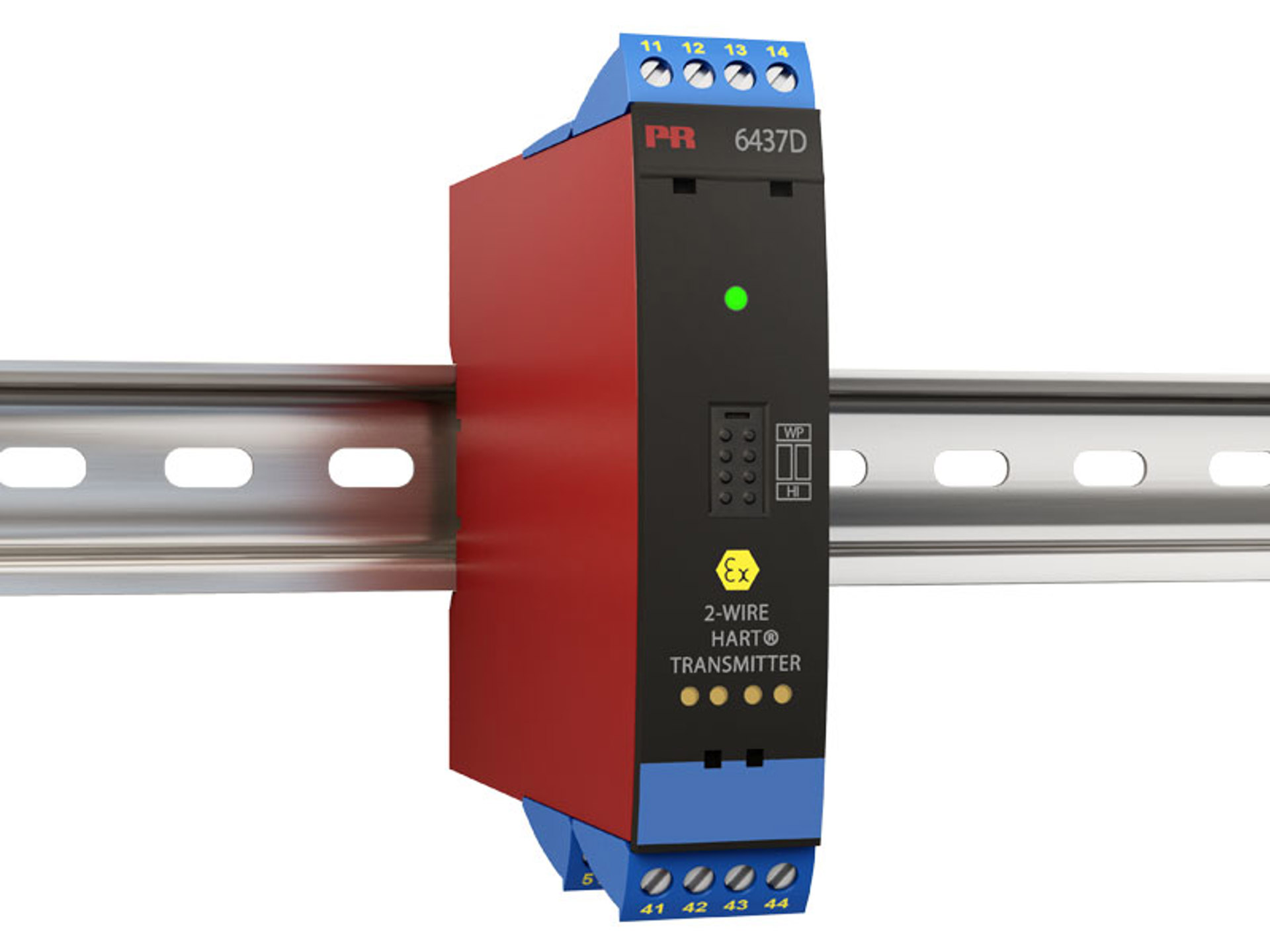

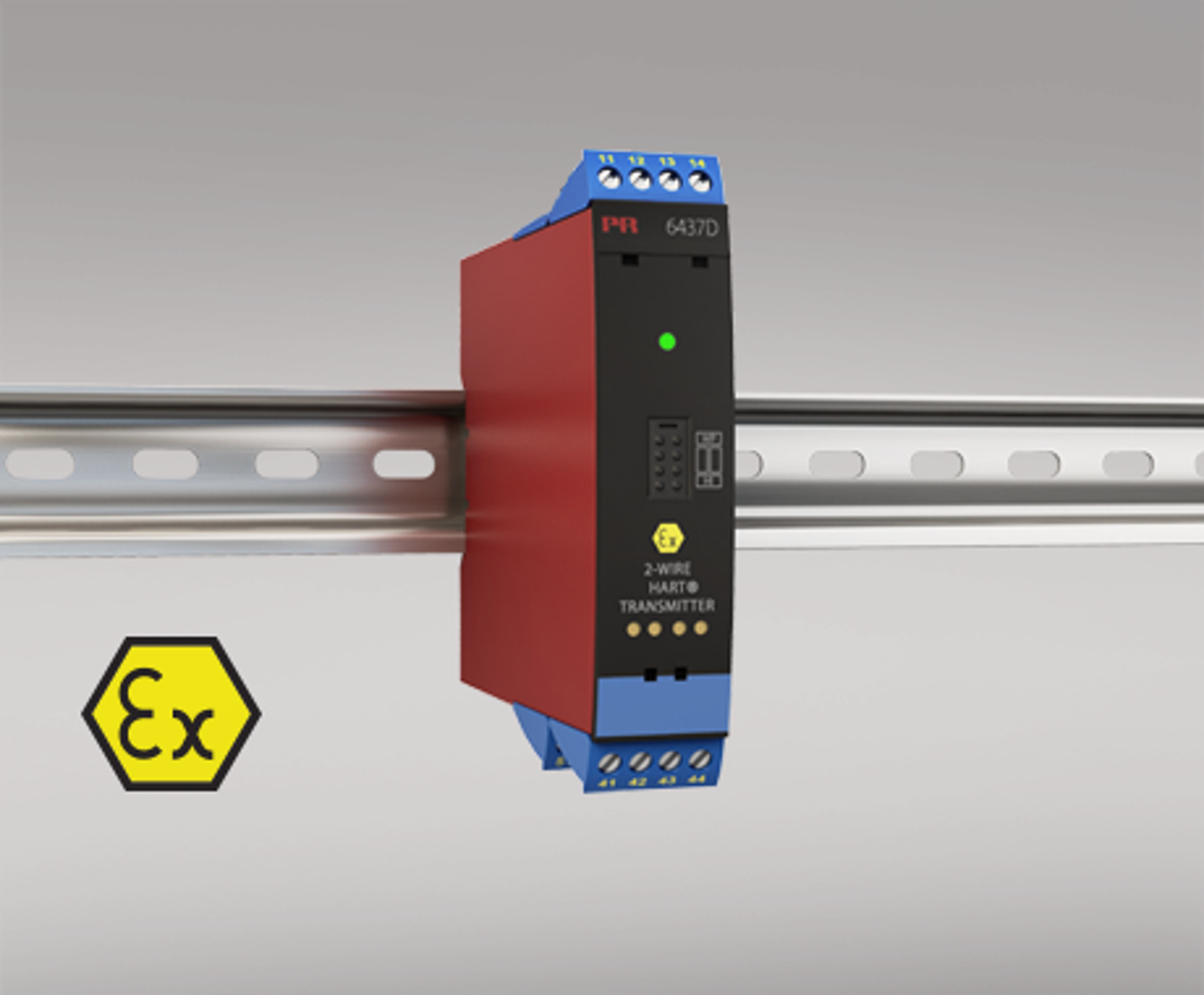

- Montaggio su barra DIN con un massimo di 84 ingressi per metro.
- Configurazione tramite PReset utilizzando PR5909 Loop Link / modem HART o uno strumento per la gestione delle risorse.
- Il 6437D si può installare nelle zone 0, 1 e 21, 22 compresa M1 / Classe I, Divisione 1, Gruppi A, B, C, D.
Scheda tecnica & manuali
Scheda tecnica
- 6437D.pdf
- Ultima versione
Manuali
- 6437V103_IT.pdf
- 6437V102_IT.pdf
- 6437V101_IT.pdf
- 6437V100_IT.pdf
- Versione precedente
- Ultima versione
Manuali in russo
- 6437V103_RU.pdf
- 6437V102_RU.pdf
- 6437V101_RU.pdf
- 6437V100_RU.pdf
- Versione precedente
- Ultima versione
Safety manual (SIL)
Approvazioni & certificati
Certificato ATEX
- 6437D_16ATEX0047X_issue5.pdf
- 6437D_16ATEX0047X_issue4.pdf
- 6437D_16ATEX0047X_issue3.pdf
- 6437D_16ATEX0047X_issue2.pdf
- 6437D_16ATEX0047X_issue1.pdf
- Versione precedente
- Ultima versione
Certificato IECEx
- 6437DIEC_160029X_issue5.pdf
- 6437DIEC_160029X_issue4.pdf
- 6437DIEC_160029X_issue3.pdf
- 6437DIEC_160029X_issue2.pdf
- 6437DIEC_160029X_issue1.pdf
- Versione precedente
- Ultima versione
Certificato CSA
- 54xx_64xx_CSA_70066266.pdf
- Ultima versione
Certificato FM
- 54xx_64xx_FM16US0287X_FM16CA0146X.pdf
- Ultima versione
Certificato INMETRO
- INMETRO_54xx_64xx_issue3.pdf
- Ultima versione
Certificato NEPSI
- 643x_NEPSI.pdf
- Ultima versione
Certificato SIL
- 5437_6437_V01xxxx_SIL.pdf
- Ultima versione
Certificato marina DNV
- DNV_EU_RO_5437_6437.pdf
- Ultima versione
Dichiarazione EAC
- EAC-Declaration.pdf
- Ultima versione
Metrology Pattern Approval (MPA), Belarus
- MPA_Belarus.pdf
- Ultima versione
Metrology Pattern Approval (MPA), Kazakhstan
- MPA_Kazakhstan.pdf
- Ultima versione
Metrology Pattern Approval (MPA), Russia
- MPA_Russia.pdf
- Ultima versione
Documentazione supplementare
Dichiarazione UE di conformità
- 6437DoC_EU_101_IT.pdf
- 6437DoC_EU_100_IT.pdf
- Versione precedente
- Ultima versione
Dichiarazione UKCA di conformità
- 6437DoC_UKCA_100_UK.pdf
- Ultima versione
Dichiarazione CCC
- 5000_6000_series_CCC_statement.pdf
- Ultima versione
Rapporto FMEDA
- FMEDA_PR_6437_V1R0.pdf
- Ultima versione
Dichiarazione ISO 13849
- 6437xxSx_ISO_13849_declaration.pdf
- Ultima versione
Field device specification
- 6437_FieldDeviceSpecification_V6R0.pdf
- Ultima versione
Certificato HART
- 5437_6437_HART_7_certificate.pdf
- Ultima versione
Dati EMC
- 5437_6437_EMC_data.pdf
- Ultima versione
Configurazioni predefinite
- PR_default_configurations.pdf
- Ultima versione
Note di sicurezza
Note di sicurezza
- SN6437_103_2240.pdf
- SN6437_102_2114.pdf
- SN6437_101_2106.pdf
- SN6437_100_1924.pdf
- Versione precedente
- Ultima versione
Download del software
Modulo di ordine
Condizioni ambientali
| Temperatura di funzionamento |
-50°C fino a +85°C (standard)
-40°C fino a +80°C (SIL) |
| Temperatura di immagazzinamento | -50°C fino a +85°C |
| Temperatura di calibrazione | 23...25°C |
| Umidità | < 99% (senza cond.) |
| Grado di protezione | IP20 |
Caratteristiche meccaniche
| Dimensioni (AxLxP) | 109 x 23,5 x 104 mm |
| Peso (singolo / doppio ingresso) | 150 g / 160 g |
| Dimensione filo | 0,13...2,08 mm2 / AWG 26...14 cavo a trefoli |
| Tipo guida DIN | DIN EN 60715/35 mm |
| Torsione ammessi sui morsetti | 0,5 Nm |
| Vibrazione | IEC 60068-2-6 |
| 2...25 Hz | ±1,6 mm |
| 25...100 Hz | ±4 g |
Caratteristiche comuni
Alimentazione |
|
| Alimentazione | 7,5*...30** VDC |
| Dissipazione di potenza, per canale | ≤ 850 mW |
| Tensione di alimen. min. aggiuntiva quando si utilizzano terminali di test | 0,8 V |
| Min. carico resistivo a > 37 V alimentazione | (Valimentazione – 37) / 23 mA |
Tensione d’isolamento |
|
| Tensione d’isolamento, prova/funzione | 2,5 kVAC / 42 VAC |
Tempo di risposta |
|
| Tempo di risposta | 75 ms |
| Smorzamento programmabile | 0...60 s |
| Protezione della polarità | Su tutti gli ingressi e uscite |
| Tempo di riscaldamento | < 5 min. |
| Tempo di avviamento | < 2,75 s |
| Programmazione | Loop Link & HART |
| Protezione contro la scrittura | Jumper o software |
| Rapporto segnale/rumore | > 60 dB |
| Stabilità a lungo termine, migliore che | ±0,05% del campo/anno (±0,18% del campo/ 5 anni) |
| Dinamicà segnale, in ingresso | 24 bit |
| Dinamicà segnale, in uscita | 18 bit |
| Effetto della variazione della tensione di alimentazione | < 0,005% del campo / VDC |
| Precisione | Consultare il manuale |
| Immunità EMC | < ±0,1% del campo |
| Immunità estesa EMC: NAMUR NE21, criterio A, scarica | < ±1% |
Caratteristiche di ingresso
Ingresso RTD |
|
| Tipi di RTD | Pt10...10000, Ni10...10000, Cu5...1000 |
| Precisione di base, p.es. Pt100 | ≤ ±0,04°C |
| Resistenza del cavo per filo | 50 Ω (max.) |
| Effetto sulla resistenza cavo sensore (3- / 4-fili) | < 0,002 Ω / Ω |
| Corrente sensore | < 0,15 mA |
| Rilevamento guasto sensore | Nessuna, Corto circuito, Rotto, Corto circuito o Rotto |
Ingresso TC |
|
| Tipi di TC | B, E, J, K, L, N, R, S, T, U, W3, W5, LR |
| Precisione di base, p.es. TC K | ≤ ±0,25°C |
| Compensazione di giunto freddo (CJC) | Costante, interno o esterno tramite sensore Pt100 o Ni100 |
| Rilevamento guasto sensore | Nessuna, Corto circuito, Rotto, Corto circuito o Rotto |
Ingresso di resistenza lineare |
|
| Campo di misura / Campo min. | 0 Ω...100 kΩ / 25 Ω |
| Resistenza del cavo per filo (max.) | 50 Ω |
| Corrente sensore | < 0,15 mA |
| Rilevamento guasto sensore | Nessuna, Rotto |
Ingresso potenziometro |
|
| Potenziometro min....max. | 10 Ω...100 kΩ |
| Campo di misura / campo min. | 0...100% / 10% |
| Resistenza del cavo per filo (max.) | 50 Ω |
| Corrente sensore | < 0,15 mA |
| Rilevamento guasto sensore | Nessuna, Corto circuito, Rotto, Corto circuito o Rotto |
Ingresso mV |
|
| Campo di misura |
-800...+800 mV (bipolare)
-100 to 1700 mV |
| Campo di misura minimo | 2,5 mV |
| Resistenza d’ingresso | 10 MΩ |
| Rilevamento guasto sensore | Nessuna, Rotto |
Caratteristiche di uscita
Caratteristiche di uscita comuni |
|
| Campo normale, programmabile | 3,8...20,5 / 20,5...3,8 mA |
| Campo esteso, programmabile (limiti di uscita) | 3,5...23 / 23...3,5 mA |
| Precisione di base | ≤ ±1,6 μA (0,01% dell'intero campo di uscita) |
| Tempo di aggiornamento | 10 ms |
| Carico (a uscita in corrente) | ≤ (Valimentazione -7,5)/0,023 [Ω] |
| Stabilità de carico | < 0,01% d. campo/100 Ω |
| Indicazione guasto sensore | Programmabile 3,5…23 mA |
| NAMUR NE 43 Upscale/Downscale | > 21 mA / < 3,6 mA |
| Versioni del protocollo HART | HART 7 e HART 5 |
Compatibilità con normative
| EMC | 2014/30/UE & UK SI 2016/1091 |
| ATEX | 2014/34/EU & UK SI 2016/1107 |
| RoHS | 2011/65/UE & UK SI 2012/3032 |
| EAC | TR-CU 020/2011 |
| EAC Ex | TR-CU 012/2011 |
Approvazioni
| ATEX | DEKRA 16ATEX0047X |
| IECEx | IECEx DEK. 16.0029X |
| CSA | CSA 16.70066266 |
| c FM us | FM16US0287X / FM16CA0146X |
| INMETRO | DEKRA 16.0008 X |
| NEPSI | GYJ18.1057X |
| EAC Ex | RU C-DK.GB.98.V.00192 |
| EU RO MR Type Approval | MRA0000023 |
| SIL | Certificata SIL 2 / SIL 3 Fully Assessed in conformità alle IEC 61508 |
NB
| * / ** | Consultare il manuale |
